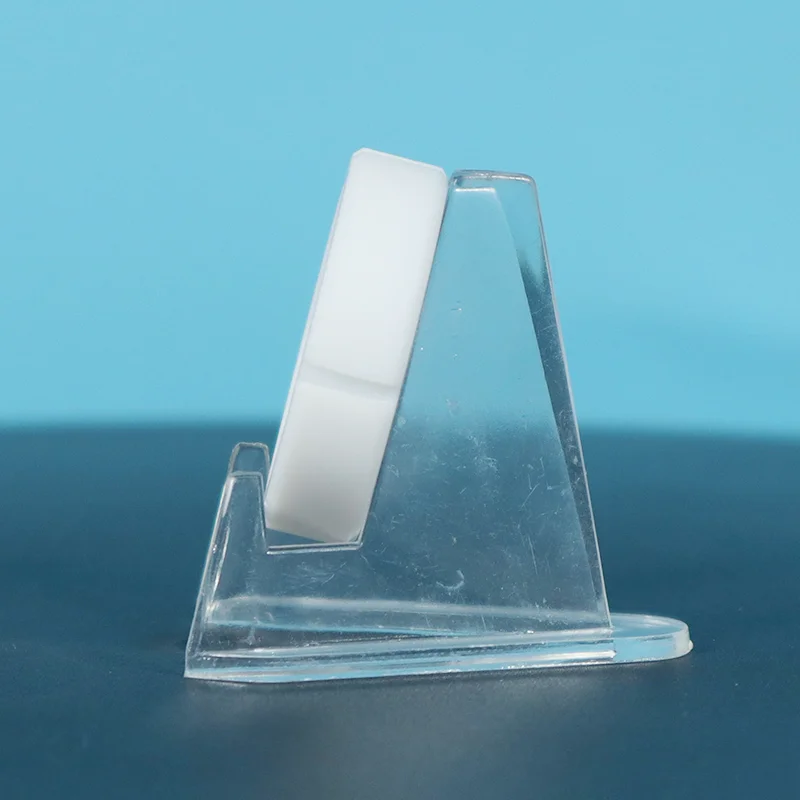

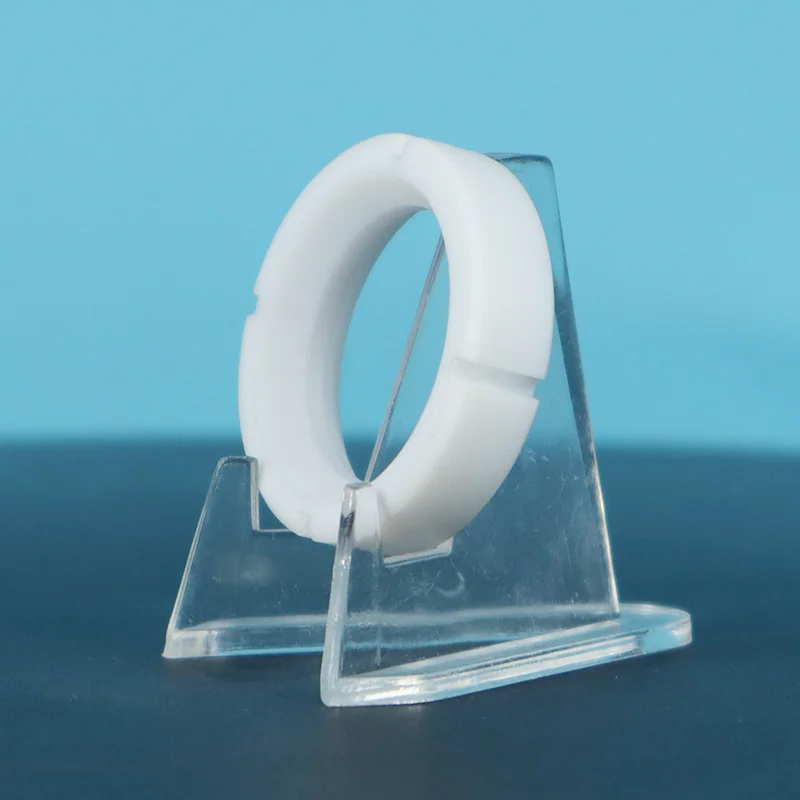

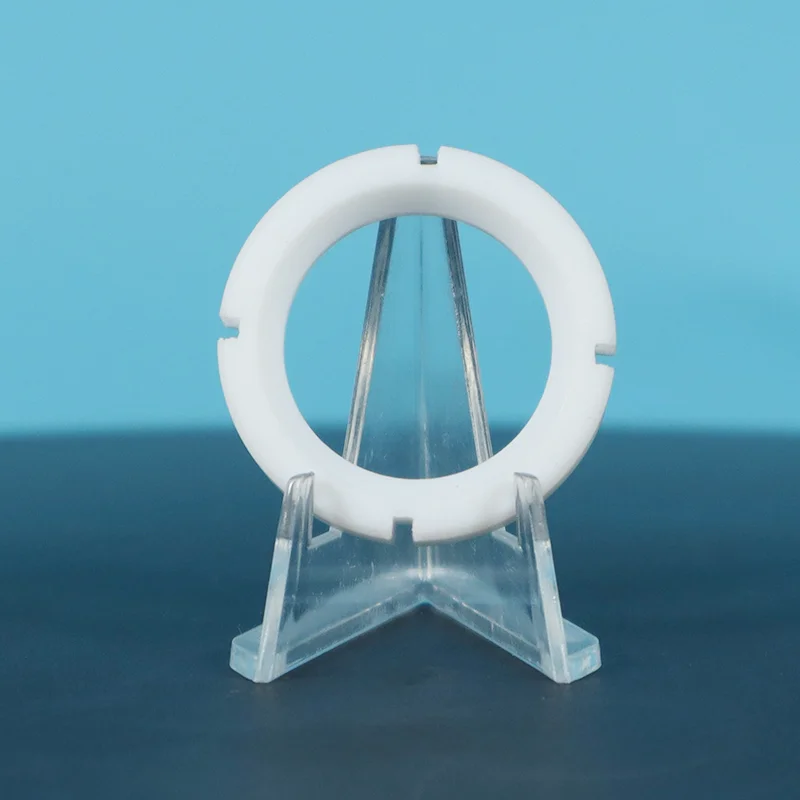

Virgin PTFE ventilsæder er velegnede til et temperaturområde på -180°C til +200°C, modstår tryk op til 414 bar og er kompatible med et pH-område på 0-14; i kemiske serviceapplikationer er deres levetid tre til fem gange så lang som gummi- eller EPDM-komponenter. Taifno tilbyder skræddersyede løsninger og gratis prøver; kontakt os venligst for et tilbud og teknisk support.
Hvis du i øjeblikket bruger gummi-, EPDM- eller metalventilsæder, oplever du muligvis et eller flere af disse problemer:
|
Problem |
Hvorfor det sker |
Hvordan PTFE løser det |
|
Dine ventiler lækker efter et par måneder |
Gummi svulmer, hærder eller nedbrydes i kemikalier |
PTFE er kemisk inert — forbliver stabilt i næsten alle medier |
|
Dine ventiler er svære at dreje |
Metalsæder kræver højt drejningsmoment; gummi klæber til medier |
PTFE har den laveste friktion — jævn drift med lavt drejningsmoment |
|
Medier forurener dit produkt |
Gummi eller metal kan udvaskes i din proces |
PTFE er ren, FDA/USP-kompatibel – ingen forurening |
|
Du udskifter sæder hvert år |
Gummi har begrænset levetid; metal slides |
PTFE holder 3-5 gange længere - færre udskiftninger, mindre nedetid |
|
Du kan ikke opnå nul lækage |
Metalsæder er ikke bobletætte (kun klasse IV/V) |
PTFE giver klasse VI bobletæt afspærring |
1. Universel kemisk modstand: PTFE er kemisk inert over for stort set alle syrer, baser, opløsningsmidler og kulbrinter. Det løser tætningsproblemer i kemiske, petroleums-, medicinal- og fødevareindustrier, som andre materialer ikke kan håndtere. Et sæde materiale til næsten alle medier.
2. Bobletæt Sluk: Bløde PTFE-sæder giver klasse VI (bobletæt) afspærring, den tættest opnåelige lækageklasse. Metalsæder kan ikke opnå dette. Gummi kan, men gummi fejler i aggressive medier. PTFE giver dig nul lækage uden de kemiske begrænsninger.
3. Laveste friktion: PTFE har den laveste friktionskoefficient blandt faste materialer (0,05-0,20), hvilket sikrer jævn ventildrift, lave drejningsmomentkrav og reduceret aktuatorslid. Ingen klæbning. Ingen gnaven. Ingen medieopbygning.
|
Materiale |
Bedst til |
Pris (initial) |
Levetid i kemisk service |
Samlede omkostninger (3 år) |
|
Gummi/EPDM |
Vand, luft, lave temperaturer |
$ (1x) |
6-12 måneder |
$$$$ (3-6 erstatninger) |
|
Metal |
Høj temperatur, højt tryk, slibemidler |
$$$$ (4-5x) |
5+ år |
$$$ (ingen erstatninger, men høje startomkostninger) |
|
Virgin PTFE |
Rene kemikalier, FDA-applikationer, lavt tryk |
$$ (2x) |
2-3 år |
$$ (1 erstatning) |
|
Fyldt PTFE |
Slibemidler, højt tryk, høj temperatur |
$$$ (3x) |
3-5+ år |
$ (nul erstatninger) |
|
Ejendom |
Gummi/EPDM |
Metal |
Virgin PTFE |
Fyldt PTFE |
|
Temperaturområde |
-40°C til +150°C |
Op til 650°C+ |
-180°C til +200°C |
-180°C til +200°C |
|
Kemisk resistens |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
★★★★★ |
|
Tætningsklasse |
Klasse VI |
Klasse IV-V |
Klasse VI |
Klasse VI |
|
Friktion |
★★☆☆☆ |
★☆☆☆☆ |
★★★★★ |
★★★★☆ |
|
Krybemodstand |
★★★★☆ |
★★★★★ |
★★☆☆☆ |
★★★★☆ |
|
Slidstyrke |
★★★☆☆ |
★★★★★ |
★★☆☆☆ |
★★★★★ |
|
FDA-kompatibel |
Begrænset |
❌ |
✅ Ja |
✅ (kun jomfru) |
|
Pris (initial) |
$ |
$$$$ |
$$ |
$$$ |
|
Bedst til |
Vand, luft, lav temperatur |
Ekstreme forhold |
Rene kemikalier |
Slibemidler, højt tryk |
|
Hvis din service er... |
Vælge... |
|
Rene kemikalier, FDA-applikationer, lavt tryk |
Virgin PTFE |
|
Slibende medier, slam, højt tryk |
Glasfyldt PTFE |
|
Høj hastighed, varmeafledning, tørløb |
Kulstoffyldt PTFE |
|
Permeationsfølsomme, termiske cykler, kritiske kemikalier |
TFM™ modificeret PTFE |
|
Høj temperatur (over +300°C), ekstremt tryk |
Metal eller PEEK |
|
Vand, luft, lav temperatur, lav pris prioritet |
Gummi/EPDM |
|
Ikke sikker? Send os dine medier, temperatur, tryk |
Vi anbefaler |
|
Industri |
Anvendelse |
Anbefalet karakter |
|
Kemisk forarbejdning |
Kugleventiler, kontrolventiler, der håndterer syrer, opløsningsmidler, ætsende stoffer |
Virgin PTFE eller TFM™ modificeret |
|
Olie & Gas |
Højtrykskugleventiler, brøndhovedudstyr, rørledninger |
Glasfyldt eller kulstoffyldt PTFE |
|
Farmaceutisk |
Steril behandling, API-fremstilling |
Virgin PTFE (FDA/USP) |
|
Mad & drikke |
Sanitære ventiler, påfyldningsudstyr |
Virgin PTFE (FDA-godkendt) |
|
Papir og papirmasse |
Slibende gylleventiler, rådnetanksventiler |
Glasfyldt PTFE |
|
Strømproduktion |
Dampsystemer, kølevandsventiler |
RPTFE eller PEEK |
|
Kryogen service |
LNG, flydende oxygen, kryogene væsker |
PCTFE eller modificeret PTFE |
Flydende og tappmonterede kugleventiler
Sommerfugleventiler
Portventiler og kugleventiler
Tilslut ventiler
Kontrolventiler
Kontraventiler
Udfordring: En kugleventilproducents kunde brugte PTFE-ventilsæder, der ikke ydede tilstrækkelig modstand mod deformation, slid og gennemtrængning. PTFE havde også en tendens til at svulme og trække sig sammen, hvilket gav en ufuldkommen tætning.
Løsning: Ændrede ventilsædematerialet til TFM™-modificeret PTFE med meget større deformationsmodstand og en lavere permeationshastighed. Materialet leverede også en glattere overfladefinish, hvilket reducerede friktionen og forbedrede kugle-til-sæde-forseglingen.
Resultat: Det nye sæde tilbød bedre gennemtrængningsmodstand, forbedret dimensionsstabilitet og forbedret strukturel integritet. Producenten producerer nu ventilsæder i størrelser fra ¾ til 54 tommer med applikationer inden for kemisk behandling, ethanol, olie og gas, jernbane, papir og fødevareindustri.
Nederste linje: Én materialeændring løste tre problemer, permeation, deformation og friktion. Der er ikke behov for yderligere udskiftninger.
Udfordring: En producent af drikkevarekoncentrat stod over for tætningsfejl på sommerfugleventiler på grund af aggressive smagskemikalier ved temperaturer under 50°C og tryk under 5 bar. OEM FPM-forseglingen hævede, krøllede og skallede af under kemisk angreb.
Løsning: Udskiftede FPM med PTFE-baseret sæde.
Resultat: Nyt PTFE-baseret sæde holdt 3 måneder sammenlignet med originalt FPM-sæde, der holdt 1,5 måned. Fordoblet levetid. Reduceret vedligeholdelsesnedetid med 50 %.
Nederste linje: Simpel materialeopgradering. 2x længere levetid. Halvdelen af nedetiden.
Udfordring: En minedrift var at udskifte ventilsæder hver 4.-6. uge på gylleventiler, der håndterede slibende malmpartikler. Virgin PTFE-sæder blev hurtigt slidte, hvilket forårsagede hyppige produktionsafbrydelser.
Løsning: Opgraderet til glasfyldte PTFE-sæder med forbedret slidstyrke og styrke.
Resultat: Sæderne holdt 8 måneder, 8 gange længere en virgin PTFE. Produktionens oppetid blev væsentligt forbedret. Vedligeholdelsesintervaller forlænget fra uger til måneder.
Nederste linje: Én ændring. 8x længere levetid. 80 % reduktion i nedetid.
Bemærk: Faktiske sagsresultater varierer afhængigt af anvendelsesbetingelserne. Kontakt os for applikationsspecifikke anbefalinger.
|
Parameter |
Virgin PTFE |
Glasfyldt |
Kulstoffyldt |
TFM™ Modificeret |
|
Temperaturområde |
-180°C til +200°C |
-196°C til +260°C |
-200°C til +230°C |
-200°C til +260°C |
|
Trykområde |
Op til 70 bar |
Klasse 800+ |
Klasse 800+ |
Klasse 800+ |
|
Krybemodstand |
★★☆☆☆ |
★★★★☆ |
★★★☆☆ |
★★★★★ |
|
Slidstyrke |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
|
Kemisk resistens |
pH 0-14 |
Fremragende (ikke HF/alkali) |
Fremragende (ikke oxidationsmidler) |
pH 0-14 |
|
Permeationsmodstand |
★★☆☆☆ |
★★★☆☆ |
★★★☆☆ |
★★★★★ |
|
FDA-kompatibel |
✅ Ja |
❌ Nej |
❌ Nej |
✅ Ja |
|
Farve |
Hvid |
Grå-hvid |
Sort |
Hvid |
|
Grad |
Bedst til |
Hovedfordel |
Kemisk grænse |
Koste |
|
Virgin PTFE |
Renske kemikalier, FDA, lavt tryk |
Universal kemisk resistens, laveste friktion |
Koldt flow under belastning |
$ |
|
Glasfyldt PTFE |
Slibemidler, gylle, høj belastning |
Bedste slidstyrke, styrke |
Ikke til HF eller stærk alkali |
$$ |
|
Kulstoffyldt PTFE |
Høj hastighed, varmeafledning |
Termisk ledningsevne, lav friktion |
Ikke til stærke oxidationsmidler |
$$ |
|
TFM™ Modificeret PTFE |
Permeationsfølsomme, kritiske tjenester |
Laveste gennemtrængning, bedste stressgenvinding |
Højere omkostninger |
$$$ |
|
PCTFE |
Kryogen service, højt tryk |
Fremragende ydeevne ved lav temperatur |
Begrænset til +150°C |
$$$ |
|
KIG |
Ekstrem temperatur, høj belastning |
Højeste styrke, slidstyrke |
Meget høje omkostninger |
$$$$ |
100 % Virgin Resin Materiale — ingen genslibning, intet genbrugsmateriale. Ensartet kvalitet, batch efter batch.
Fuld sporbarhed — Hver batch kan spores fra råmateriale til færdigt produkt. Materialecertifikater fås på forespørgsel.
Præcisionsbearbejdning — Sæder præcisionsbearbejdet til snævre tolerancer (±0,1 mm nøjagtighed) ved hjælp af CNC drejebænke.
ISO 9001-certificeret — Fremstillingsprocesser certificeret under ISO-kvalitetsstyringssystemer.
FDA-kompatible kvaliteter tilgængelige — Virgin PTFE-kvaliteter opfylder FDA 21 CFR 177.1550-kravene.
Custom Design Support — Teknisk support for at optimere sædegeometrien til dit specifikke ventildesign.
A: Tætningskomponenten, hvor kuglen, skiven eller proppen møder ventilhuset. PTFE giver universel kemisk resistens, lav friktion og klasse VI bobletæt afspærring.
Udskift, når du ser: lækage gennem den lukkede ventil, højere driftsmoment end normalt, synligt slid eller ridser, eller efter længerevarende service under krævende forhold.
Hvis du er usikker, så send os et billede og dine ventilspecifikationer, så hjælper vi dig med at diagnosticere.
A: Tre spørgsmål, du skal stille dig selv:
Er dine medier rene eller slibende? Rengør → Virgin PTFE. Slibemiddel → Glasfyldt.
Er temperaturen høj, eller har du brug for varmeafledning? → Kulstoffyldt.
Er gennemtrængning et problem, eller har du brug for den længste levetid? → TFM™ ændret.
Hurtig regel: Virgin PTFE for renhed og FDA-overholdelse. Fyldt PTFE for styrke, slidstyrke og lang levetid.
Send os dit medie, temperatur, tryk, vi anbefaler den rigtige karakter i ét svar.
EN: Temperatur: -180°C til +200°C.
Tryk: op til 414 bar, varierer efter kvalitet og design.
Kemiske grænser:
Glasfyldt: Ikke til HF eller stærk alkali
Kulstoffyldt: Ikke til stærke oxidationsmidler
Virgin PTFE & TFM™: Ikke til smeltede alkalimetaller eller fluorgas
Mest almindelig fejl: Overkomprimering. PTFE kræver præcis siddekraft. For meget kompression beskadiger sædet; for lidt forårsager lækage.
