Metal Mesh forstærket PTFE pakning

Taifno er en pålidelig producent af metalnetforstærkede PTFE-pakninger. SUS316 metalnettet forbedrer den strukturelle integritet, forhindrer udblæsningsfejl og filtrerer partikelformige urenheder fra væskesystemer, mens pakningen bevarer den iboende kemiske modstand, lave friktion og brede temperaturtolerance af PTFE. Disse pakninger er velegnede til højtryksrør, termisk cykling og industrier, der kræver håndtering af rene medier.
    Taifno PTFE pakninger

    Metalnetforstærket PTFE-pakning: strukturel styrke, udblæsningsbeskyttelse og integreret filtrering

    Metal Mesh-forstærkede PTFE-pakninger tilbyder overlegen strukturel styrke sammenlignet med standard PTFE-pakninger med en trykmodstand på op til 6,4 MPa (64 bar); tilgængelige maskespecifikationer spænder fra #40 til #200 (SUS316-materiale). Som en professionel producent tilbyder Taifno også FDA-kompatible modeller, der egner sig til fødevare- og medicinalindustrien. Angiv venligst flangedimensioner og maskespecifikationer, så giver vi et tilbud inden for 24 timer.

    Op til 6,4 MPa (64 bar) #40–#200 SUS316 mesh pH 0-14 FDA karakterer 24 timers tilbud

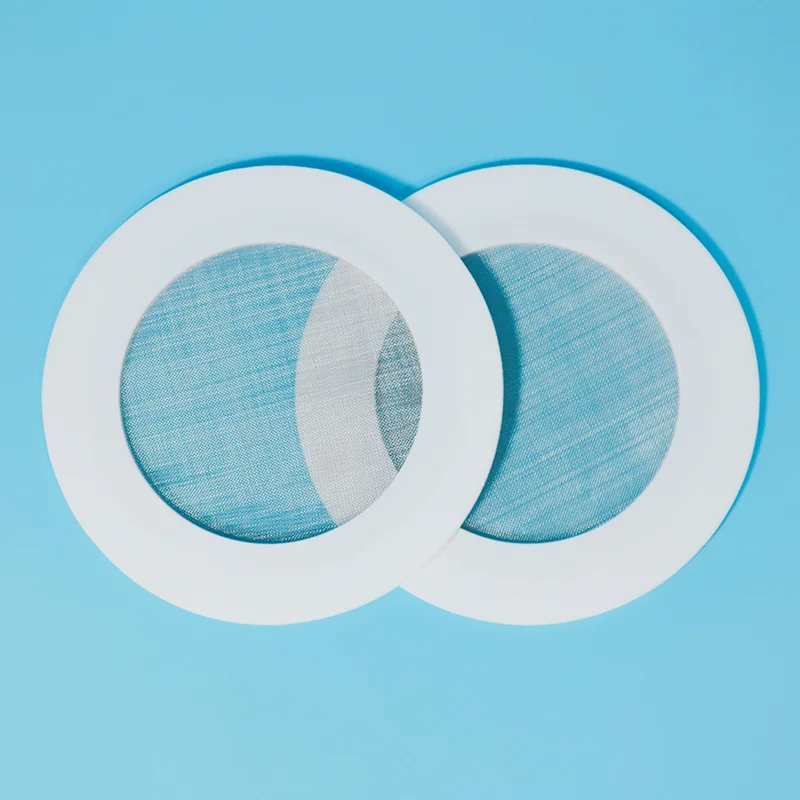

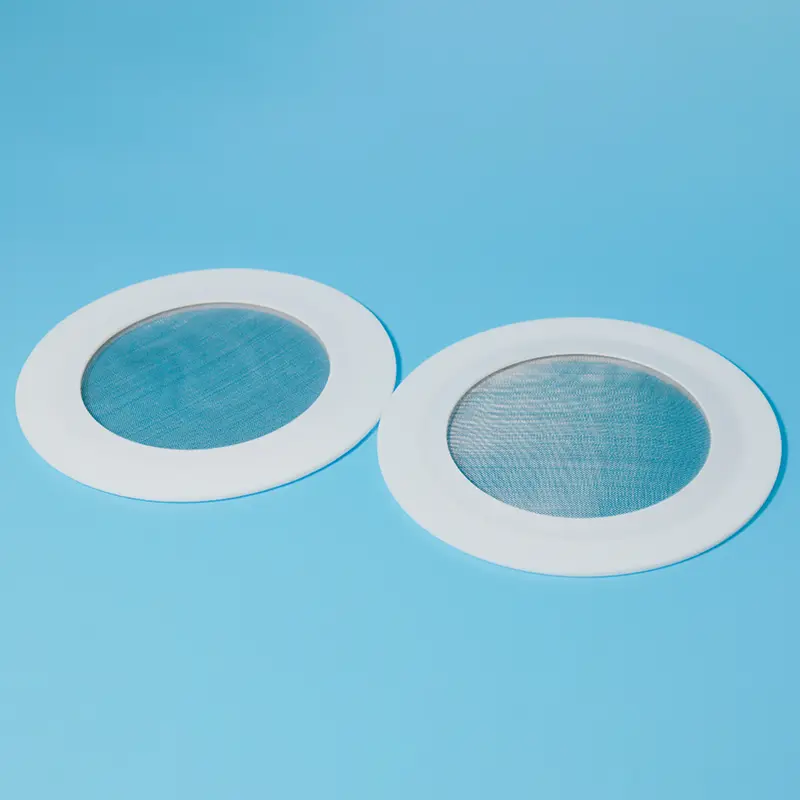

    Metal mesh reinforced PTFE gasket from Taifno

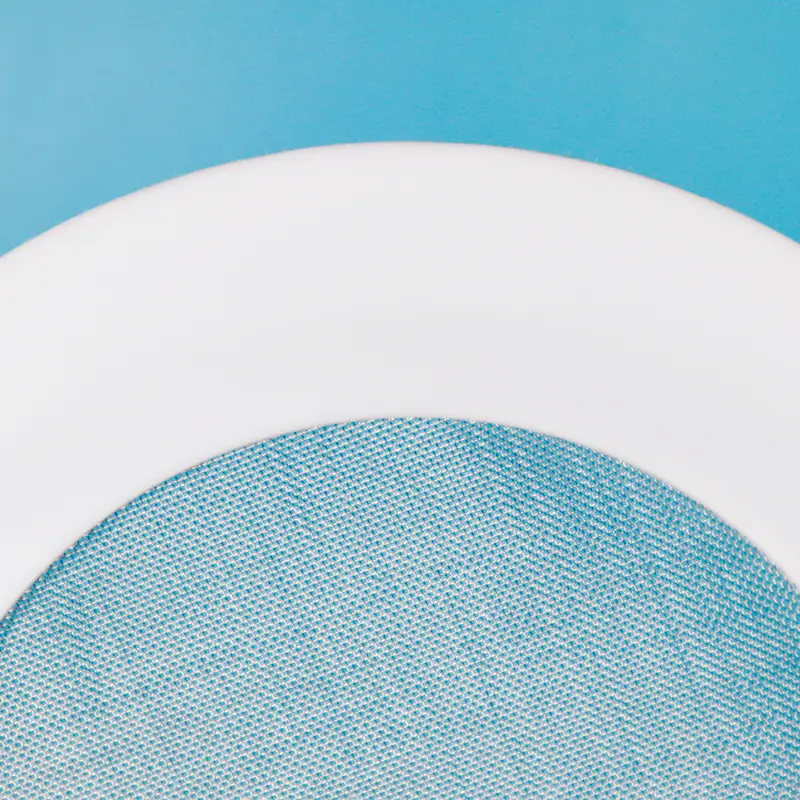

    Metalnetforstærket PTFE pakning med SUS316 mesh.

    Problemet med standard PTFE

    Standard PTFE-pakninger kryber og koldflyder under belastning, mangler udblæsningsbeskyttelse ved højt tryk og kan ikke fjerne partikler uden en separat si.

    Metal Mesh PTFE-løsningen

    SUS316 mesh indlejret i PTFE-legemet modstår krybning og ekstrudering, forhindrer udblæsning og kan fungere som en integreret si - forsegling og filtrering i én komponent.

    Hvad er en metalnetforstærket PTFE-pakning?

    En metalnetforstærket PTFE-pakning er en sammensat tætningskomponent, der kombinerer et PTFE-tætningselement med et rustfrit stålnet (SUS316) integreret i pakningsstrukturen. Metalnettet giver forstærkning, mens PTFE giver kemisk modstand og tætning.

    Forstærket pakning (strukturel)

    Metalnet indlejret i PTFE-legemet for at modstå koldt flow, reducere krybeafslapning og forhindre udblæsning under højt tryk.

    Sipakning (filter)

    Metalnet dækker boringen og fungerer som en integreret si til at fange partikler, mens PTFE forsegler flangen.

    Hvordan det virker

    PTFE kropGiver universel kemisk resistens (pH 0–14) og tætning med lav friktion.
    Metalnet (SUS316)Giver forstærkning, udblæsningsmodstand og filtrering.
    Homogen bindingPTFE smeltet rundt om metallet under sintring - ingen klæbemidler, ingen delaminering.

    Vigtige fordele

    Forstærket designReducerer krybning og kold flow, bevarer boltens drejningsmoment længere.
    UdblæsningsbeskyttelseMetalforstærkning forhindrer pakningsekstrudering under højt tryk.
    Integreret filtreringFanger partikler uden en separat si.
    Tætning med lavt drejningsmomentVelegnet til glasforede, FRP- og støbejernsflanger.
    Bred kemisk kompatibilitetPTFE håndterer pH 0-14, SUS316 mesh håndterer de fleste medier.
    FDA-kompatible kvaliteter tilgængeligeFødevarer og farmaceutiske applikationer.
    Alsidige mesh-mulighederTilgængelig fra #40 til #200 mesh (SUS316).

    Begrænsninger at være opmærksom på

    Periodisk eftersynFilternet kan tilstoppe, forårsage trykfald eller beskadigelse - inspicér regelmæssigt.
    Ikke til kontinuerlig kraftig filtreringBrug en dedikeret si til tung belastning af faste stoffer.

    For den uudfyldte basislinje, gennemgåvirgin PTFE flad pakningside; for forstærkede varianter, seglasfiberfyldt PTFE pakning, og det fuldePTFE pakningerområde viser alle relaterede former.

    Sammenlignings- og udvalgsguide

    Metal Mesh PTFE pakning vs metalkappet vs standard PTFE

    Feature Metalnet PTFE Metalkappet PTFE Standard PTFE
    Krybemodstand ★★★★☆forbedret ★★★★★fremragende ★★☆☆☆dårlig
    Udblæsningsbeskyttelse ★★★★☆god ★★★★★fremragende ★☆☆☆☆dårlig
    Filtrering ✅ Mulighed for integreret si ❌ Ingen ❌ Ingen
    Kemisk resistens ★★★★★pH 0-14 ★★★★☆ ★★★★★
    Flangebeskyttelse ★★★★☆lavt drejningsmoment ★★★☆☆ ★★★☆☆
    FDA-kompatibel ✅ Ja ✅ Ja ✅ Ja
    Koste $$ $$$ $
    Bedst til Filtrering + tætning, krybemodstand, lavt moment Ekstremt tryk, høj temperatur Generel kemisk service

    Hurtig valgvejledning

    Hvis din service er... Vælge… Hvorfor
    Rørledningen skal fjernes med partikler + tætning Si pakning En komponent, to funktioner — lavere omkostninger, færre lækager
    Højt tryk, termisk cykling, risiko for udblæsning Forstærket pakning Metalforstærkning modstår krybning og ekstrudering
    Glasforede, FRP- eller støbejernsflanger Si eller forstærket Lav klemmebelastningsforsegling + metalforstærkning
    Fødevarer, drikkevarer eller lægemidler FDA-kompatibel sipakning PTFE + SUS316 — FDA-kvaliteter tilgængelige
    Kemisk forarbejdning, stærke syrer Forstærket pakning pH 0-14 kemisk resistens + strukturel styrke

    Vejledning til valg af maskestørrelse

    #40Grov (~420 µm)Store faste stoffer, slam, minedrift.
    #60Medium (~250 µm)Generel industriel filtrering.
    #100Fin (~150 µm)Kemisk behandling, moderat filtrering.
    #150Meget fin (~100 µm)Farmaceutiske applikationer med høj renhed.
    #200Ultrafin (~74 µm)Fin kemisk filtrering med høj renhed.

    Primære applikationer

    Industri Anvendelse Hvorfor Metal Mesh PTFE pakning
    Kemisk forarbejdning Rørledningsflanger, reaktorforbindelser Krybemodstand + kemisk resistens + filtreringsmulighed
    Olie & Gas Naturgasledninger, målere Integreret filtrering + tætning + udblæsningsbeskyttelse
    Mad & drikke Sanitære forbindelser FDA-kompatibel PTFE + SUS316 mesh
    Farmaceutisk Steril behandling, applikationer med høj renhed Finmasket (#150–#200) + USP-overholdelse
    Vand & Spildevand Støbejern, FRP-flanger Lav klembelastningsforsegling + filtrering
    Glasforet udstyr Glasforede flanger Lavt moment tætning + krybemodstand
    Taifno PTFE factory production area
    PTFE produktionsområde.
    Taifno PTFE molding equipment
    Støbeudstyr.
    Taifno PTFE batch control
    Materialehåndtering og batchkontrol.
    Taifno finished gasket stock
    Færdig pakning lager.

    Tekniske specifikationer

    Metal Mesh-forstærket PTFE-pakningsegenskaber

    Parameter Værdi
    Temperaturområde -180 °C til +200 °C (PTFE-grænse)
    Trykområde Op til 6,4 MPa (64 bar)
    Mesh materiale SUS316 rustfrit stål
    Mesh muligheder #40, #60, #100, #150, #200
    Metal tykkelse 0,20 mm typisk
    Farve Hvid/råhvid (PTFE) + sølv (mesh)
    Materiale Virgin PTFE + SUS316 rustfrit stålnet
    FDA-kompatibel Ja — tilgængelig for fødevarer/farma
    Kemisk kompatibilitet pH 0-14 (PTFE), SUS316 håndterer de fleste medier

    Tilgængelige størrelser

    Størrelsesområde Tykkelse (mm) Mesh muligheder
    DN25 til DN450 2,5 – 4,5 #40 – #200
    Brugerdefinerede størrelser tilgængelige Op til 3000+ Per specifikation
    Tri-Clamp sanitære størrelser 1,0S – 2,0S #40 – #200

    Kvalitetssikring

    100% Virgin PTFE ResinEnsartet kvalitet, batch efter batch.
    SUS316 rustfrit stålnetKorrosionsbestandigt, fødevaregodkendt materiale.
    Homogen bindingPTFE smeltet gennem mesh-perforeringer — ingen delaminering.
    FDA-kompatible kvaliteter tilgængeligeTil fødevarer, drikkevarer og farmaceutiske applikationer.
    Fuld sporbarhedMaterialecertifikater på forespørgsel.
    LedetidStandardstørrelser på lager (24–48 timer); tilpassede størrelser 7-15 dage.
    PTFE material testing
    Materiale test.
    PTFE dimensional inspection
    Dimensionel inspektion.
    PTFE batch traceability
    Batch-sporbarhedsregistreringer.
    PTFE final quality check
    Endelig kvalitetskontrol.

    Casestudie: Metal Mesh PTFE i en 15 MPa naturgasrørledning

    På en naturgasopsamlingsstation i det nordvestlige Kina havde en 15 MPa højtryksrørledning været i drift under langvarigt højtryk, hyppige tryksvingninger og komplekse medieforhold. De originale spiralviklede pakninger led gradvist af korrosion og tætningsnedbrydning forårsaget af kontinuerlig eksponering for korrosive medier og gentagne trykcyklusser, hvilket skabte potentielle lækagerisici og påvirkede den sikre drift af rørledningssystemet.

    For at imødegå disse udfordringer blev PTFE-pakninger forstærket med 316L rustfrit stålnetindsatser installeret som en erstatningsløsning. PTFE-tætningslaget giver fremragende kemisk resistens, mens 316L rustfrit stålnetforstærkning forbedrer mekanisk styrke, trykmodstand og langsigtet tætningsstabilitet.

    Efter udskiftning har rørledningen fungeret uafbrudt i mere end 2 år under svingende trykforhold, hvilket bibeholder pålidelig tætningsydelse uden lækage gennem hele serviceperioden.

    Resultat:15 MPa naturgasrørledning, 2+ års kontinuerlig drift, ingen lækage under svingende tryk. PTFE-tætningslaget gav kemisk resistens, mens 316L mesh-forstærkningen leverede mekanisk styrke og langsigtet tætningsstabilitet.

    FAQ

    • Hvad er en metalnetforstærket PTFE-pakning, og hvornår skal jeg bruge den? En metalnetforstærket PTFE-pakning (også kendt som en sipakning PTFE eller forstærket PTFE-pakning) kombinerer PTFEs kemiske resistens med netforstærkning eller filtrering af rustfrit stål. Brug den forstærkede version, når du har brug for krybemodstand og udblæsningsbeskyttelse, i højtryk, termisk cykling eller vakuumservice, hvor standard PTFE ville deformeres. Brug si-versionen, når du skal fjerne partikler fra din væskestrøm, mens du forsegler flangen - det eliminerer en separat si, reducerer lækagepunkter og sænker installationsomkostningerne. Tilgængelig i maskestørrelser fra #40 til #200 (SUS316) og FDA-kompatible kvaliteter.
    • Hvilke maskestørrelser er tilgængelige, og hvordan vælger jeg den rigtige? PTFE-pakninger med metalnet er typisk tilgængelige i #40, #60, #100, #150 og #200 mesh (SUS316 rustfrit stål). Udvælgelsesvejledning: #40 (grov) til store faste stoffer, gylle, minedrift; #60 (medium) til generel industriel filtrering; #100 (fin) til kemisk behandling og moderat filtrering; #150–#200 (meget fint) til farmaceutiske, højrenheds- og fødevareapplikationer. Højere mesh giver finere filtrering, men højere trykfald. Til tung påfyldning af faste stoffer skal du bruge en dedikeret si - pakningsnettet er til let til moderat partikelfjernelse.
    • Hvad er grænserne - og de mest almindelige fejl? Temperatur: -180 °C til +200 °C kontinuerlig drift. Tryk: op til 6,4 MPa (64 bar), afhænger af tykkelse og design. Kemisk: PTFE pH 0–14 — SUS316 mesh håndterer de fleste syrer, baser og opløsningsmidler. Tre almindelige fejl: (1) brug af en si-pakning til tung belastning af faste stoffer — masketilstopninger, tryk opbygges, og pakningen kan svigte; brug en dedikeret si til tunge faste stoffer; (2) at vælge den forkerte maskestørrelse — for fin forårsager trykfald, for groft slipper partikler igennem; (3) ignorerer periodisk inspektion - filtre kan blive løse eller beskadigede over tid, eftersøg regelmæssigt.

    Få et tilbud på metalnet PTFE-pakning på 24 timer

    Send dine flangedimensioner og maskespecifikation (#40–#200, SUS316). Taifno vil bekræfte konfigurationen (forstærket eller si), tykkelse, FDA-kvalitet og leveringstid - tilbud inden for 24 timer.
