Ud overstandard PTFE pakninger, Taifnotilbyder også PTFE kuvertpakninger. Med over 20 års brancheerfaring besidder vi omfattende kapaciteter inden for R&D, produktion og salg; vores produkter er kompatible med et pH-område på 0-14, egnede til et bredt temperaturområde og tilbyder en omkostningseffektiv værdi.
PTFE kappepakninger er sammensatte tætningspakninger bestående af en PTFE ydre kappe, der indkapsler en komprimerbar fyldkerne. PTFE-jakken giver universel kemisk resistens (pH 0-14). Fyldkernen giver sammentrykkelighed, elasticitet og tilpasning til flangeuregelmæssigheder.
Problemet de løser: Standard PTFE-pakninger er stive og dyre. Gummipakninger nedbrydes i kemikalier. Glasforede flanger har ujævne overflader, som standardpakninger ikke kan forsegle. Kuvertpakninger løser alle tre.
|
Parameter |
Beskrivelse |
|
Konstruktion |
PTFE-jakke slids fra yderkant til inderboring; blød fyldkerne indsat gennem slids |
|
Tryk |
Op til 4,0 MPa |
|
Størrelsesområde |
DN25-DN500 |
|
Nøglefunktion |
Mest økonomisk, 30-50 % mindre end fast PTFE |
|
Bedst til |
Lavtryk, generel kemisk service, omkostningsbevidste applikationer |
|
Parameter |
Beskrivelse |
|
Konstruktion |
Maskinbearbejdet firkantet tværsnit; fuldt indkapslet fyldstofkerne uden slids |
|
Tryk |
Op til 5,0 MPa |
|
Størrelsesområde |
DN25-DN500 |
|
Nøglefunktion |
Fuld indkapsling — bedre tætningsintegritet; indvendig diameter kan matche flangeboringen for at forhindre flowturbulens |
|
Bedst til |
Medium-højt tryk, kritisk kemisk service, tætningsintegritetsprioritet |
|
Parameter |
Beskrivelse |
|
Konstruktion |
PTFE-tape foldet og varmeforseglet; bølgemetal indsats (304/316 SS) indeni |
|
Tryk |
Højest (over Type A/B) |
|
Størrelsesområde |
DN350+ (anbefales) |
|
Nøglefunktion |
Bølget metalkerne giver tilbagefjedring og modstand mod udblæsning |
|
Bedst til |
Højt tryk, termisk cykling, flanger med stor diameter, risiko for udblæsning |
|
Anvendelsestilstand |
Anbefalet type |
Årsag |
|
Lavtryk, generelle kemikalier, omkostningsprioritet |
Type A |
Mest økonomisk — 30-50 % mindre end fast PTFE |
|
Medium-højt tryk, tætningsintegritetsprioritet |
Type B |
Fuld indkapsling, ingen slids, ingen blotlagt fyldstofkerne |
|
Højtryk, termisk cykling, stor diameter |
Type C |
Metalkerne giver tilbagefjedring og modstand mod udblæsning |
|
Industri |
Anvendelse |
Anbefalet type |
|
Kemisk forarbejdning |
Rørflanger, pumpeforbindelser, reaktormanways - syrer, opløsningsmidler, ætsende stoffer |
Type A/B/C (trykafhængig) |
|
Glasforet udstyr |
Glasforede reaktorer, beholdere, rørflanger |
Type B/C |
|
Farmaceutisk |
Sterilt udstyr, bioreaktorer — FDA-overholdelse |
Type B |
|
Mad & drikke |
Sanitære forbindelser, påfyldningsudstyr — FDA-overholdelse |
Type A eller B |
|
Olie & Gas |
Ætsende ledninger, brøndhovedudstyr |
Type C |
|
Varmevekslere |
Stor diameter flanger, termisk cykling |
Type C |
|
FRP/Plastflanger |
FRP rør, plastudstyr flanger |
Type A/B |

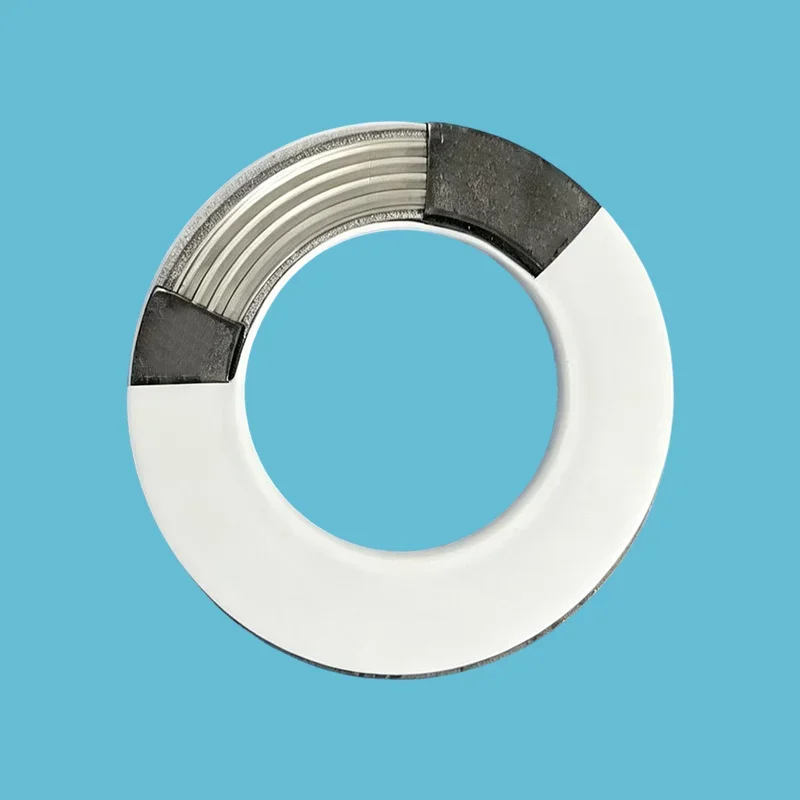

Glasforede flanger har bølgede, ujævne overflader på grund af glasbelægningsprocessen. Standard PTFE-pakninger kræver et højt boltmoment for at tætne - hvilket knækker det skøre glaslag.
Konvolutpakninger løser dette:
Tætning med lavt drejningsmoment- forhindrer, at glas revner
Konformitet— kompenserer for bølgede, ujævne overflader
PTFE jakke— håndterer aggressive medier
Komprimerbar kerne— absorberer ujævnheder i flange
PTFE-jakke modstår næsten alle kemikalier over pH 0-14, stærke syrer, alkalier, opløsningsmidler, kulbrinter, klor og meget mere. Påfyldningskernen er fuldt beskyttet og kommer aldrig i kontakt med mediet.
Konvolutpakninger forsegler med væsentligt lavere drejningsmoment end massive PTFE-pakninger - beskytter skrøbelige glasforede og plastikflanger mod beskadigelse.
Den komprimerbare kerne kompenserer for bølgede overflader, ridser, pitting, flangeforvrængning og vridning.
Type A-kappepakninger koster 30-50 % mindre end faste PTFE-pakninger af samme størrelse, hvilket giver kemisk resistens til en brøkdel af prisen.
PTFE-jakke opfylder FDA 21 CFR 177.1550. Fødevaregodkendte fyldstofkerner tilgængelige til fødevarer og farmaceutiske applikationer.
A: En PTFE-kappepakning består af en ydre PTFE-kappe, der indkapsler en komprimerbar påfyldningskerne. PTFE-kappen giver universel kemisk resistens (pH 0-14, op til +200°C), mens fyldstofkernen giver sammentrykkelighed og elasticitet.
Brug kuvertpakninger, når:Du har brug for kemisk resistens på ujævne eller glasforede flanger, du har brug for tætning med lavt drejningsmoment for at beskytte skrøbelige overflader, du har brug for omkostningseffektiv kemisk resistens (30-50 % mindre end fast PTFE), eller du har brug for FDA-kompatible materialer til fødevare-/farmaapplikationer.
Hvornår skal du IKKE bruge:Ekstremt højt tryk (brug metalkappe), højtemperaturdamp over +200°C eller applikationer, der kræver absolut kemisk renhed uden fyldstof (brug fast PTFE).
A: Tre typer til tre forskellige applikationer:
Type A (spalte): Mest økonomisk (30-50 % mindre end fast PTFE). Tryk op til 4,0 MPa. Bedst til almindelig kemisk service under lavt tryk.
Type B (bearbejdet): Ingen slids, fuldt indkapslet fyldstofkerne. Tryk op til 5,0 MPa. Indvendig diameter kan matche flangeboringen for at forhindre flowturbulens. Bedst til middel-højtryk kritisk kemisk service.
Type C (foldning): Bølget metalkerne giver tilbagefjedring og modstand mod udblæsning. Anbefalet til DN350+. Bedst til højtryk, termisk cykling, flanger med stor diameter og risiko for udblæsning.
Hurtig regel:
Økonomi + lavtryk → Type A.
Tætningsintegritet + mellemhøjt tryk → Type B.
Høj ydeevne + stor diameter → Type C.
EN:Temperatur: Op til +200°C (PTFE-grænse — fyldstof kan begrænse lavere afhængigt af kernematerialet).
Tryk: Type A op til 4,0 MPa, Type B op til 5,0 MPa, Type C højest.
Kemisk: pH 0-14 universel modstand, ikke kompatibel med smeltede alkalimetaller eller elementært fluor ved høje temperaturer.
Tre almindelige fejl:
(1) Overspænding på glasbeklædte flanger: kappepakninger forsegler ved et lavere drejningsmoment end fast PTFE; overdreven kompression beskadiger PTFE-kappen og kan knække glasforinger. Brug en momentnøgle og følg flangeproducentens specifikationer.
(2) Ved brug af type A i højtryksdrift: over 4,0 MPa kan pakningen deformeres eller svigte; brug type B eller C.
(3) Efterspænder ikke efter temperaturændringer: PTFE har termisk ekspansion/sammentrækning; ved driftstemperaturer over 100°C skal boltene efterspændes ved stuetemperatur. Vi inkluderer installationsspecifikationer med hver ordre.
