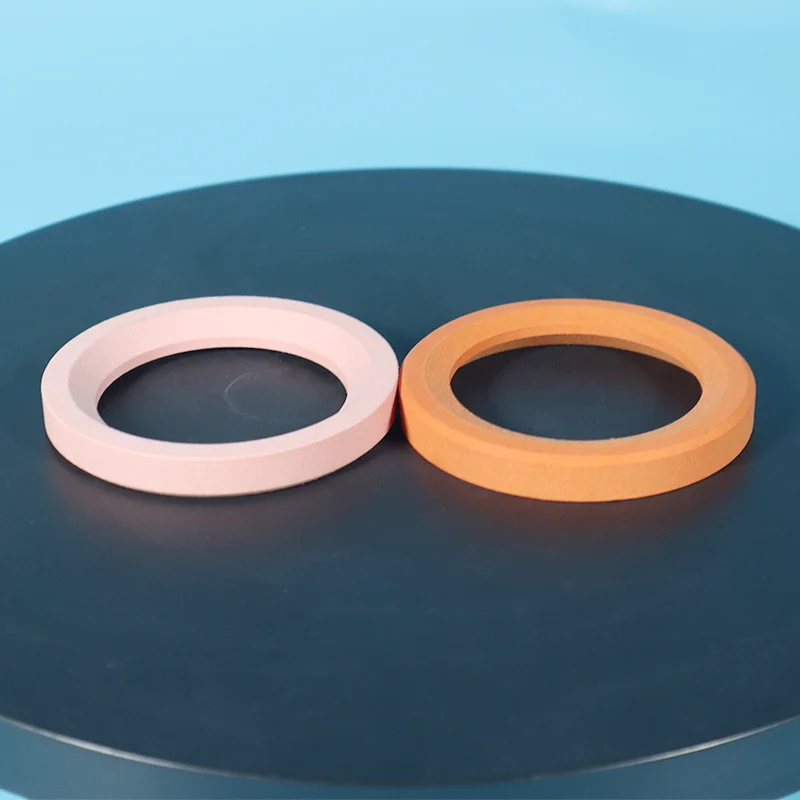

Fyldt modificeret PTFE-ventilsæde

Leder du efter en specialfremstillet fyldt modificeret PTFE-ventilsædeløsning til en konkurrencedygtig pris? Taifno er en pålidelig producent og en ideel langsigtet partner. Dette produkt er en præcisionsstøbt tætningskomponent installeret ved grænsefladen mellem ventilhuset og kuglen, sommerfugleskiven eller proppen; det giver forbedret slidstyrke, reduceret krybedeformation og forbedret gennemtrængningsmodstand.

Send forespørgsel

Produkt beskrivelse

Fyldte modificerede PTFE-ventilsæder er præcisionsfremstillede ved at inkorporere glasfiber, kulfiber eller avancerede modificerede harpikser, hvilket forbedrer mekanisk styrke og dimensionsstabilitet uden at gå på kompromis med den kemiske modstandsdygtighed.

Taifno er en specialiseret producent med in-house R&D og produktionskapacitet. Vores produkter overholder flere internationale certificeringer, herunder CE- og FDA-standarder, og er tilgængelige i en række modificerede specifikationer, såsom glasfiberfyldte, kulfiberfyldte, molybdændisulfid (MoS₂)-fyldte og TFM™-modificerede kvaliteter.

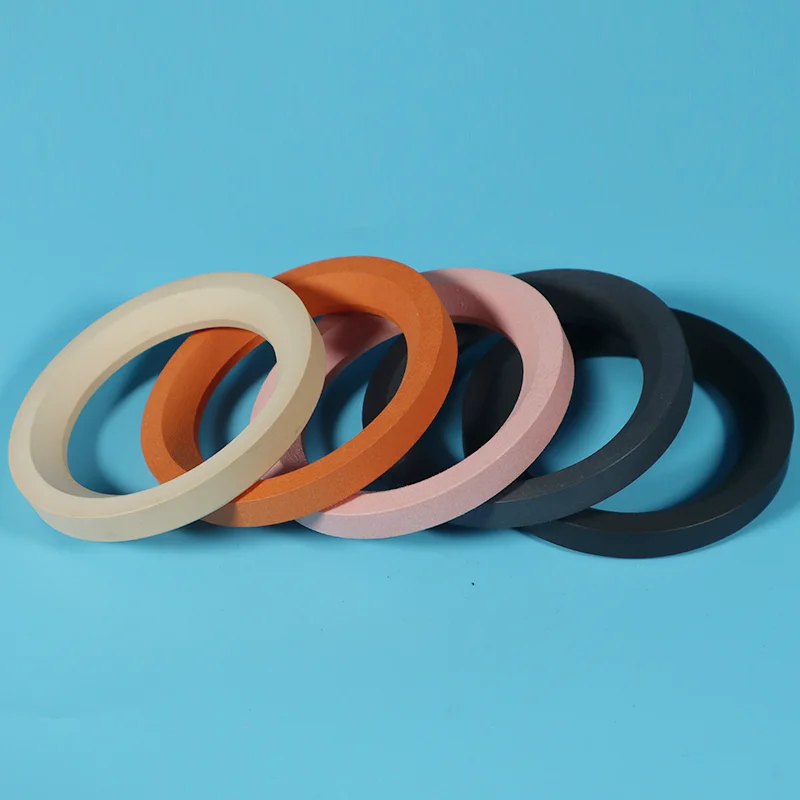

Filled Modified PTFE Valve Seat

Hvorfor vælge fyldte modificerede PTFE-ventilsæder?

Virgin PTFE-problemet

Virgin PTFE-begrænsning	Hvorfor det sker	Hvordan modificeret PTFE løser det
Deformeres under belastning	PTFE er blødt - koldt flow (krybning) under vedvarende tryk	Fyldstoffer øger stivheden og krybemodstanden - holder formen længere
Slides hurtigt	Blødt materiale — slibemidler skærer tætningsfladen	Hårdere fyldstoffer (glas, kulstof) forbedrer slidstyrken
Permeation gennem tætningen	Virgin PTFE har mikrohulrum - kemikalier siver igennem over tid	Modificerede harpikser (som TFM™) har tættere struktur — lavere permeationshastighed
Hævelse og sammentrækning	Termisk ekspansion — ufuldkommen tætning i temperaturcyklus	Bedre dimensionsstabilitet — bevarer tætningen på tværs af temperaturudsving
Begrænset trykkapacitet	Blød - ekstruderer under højt tryk (<70 bar)	Håndterer op til 414 bar — velegnet til højtrykstjenester

Tre kernefordele

1. Forbedret krybemodstand

Standard PTFE deformeres permanent under vedvarende belastning, hvilket fører til lækage og hyppig udskiftning. Modificerede PTFE-forbindelser, inklusive TFM™-modificerede harpikser og glas/kulstoffyldte kvaliteter, modstår deformation under belastning og bevarer tætningskraften under længerevarende brug. Resultatet er et ventilsæde, der holder drejningsmomentet længere og tætner tættere.

2. Overlegen slidstyrke

Ventilsæder i slibende medier, slam, sand eller krystalliserende væsker slides hurtigt. Glasfyldt PTFE giver øget trykstyrke og stivhed, mens kulstoffyldte kvaliteter giver lav friktion og varmeafledning. Forbedringer af slidstyrken kan forlænge levetiden 3-5 gange længere en ny PTFE.

3. Lavere permeationshastighed

I kritiske kemiske tjenester kan medier langsomt trænge gennem virgin PTFE, angribe ventilhuset eller undslippe til atmosfæren. Modificerede PTFE-harpikser som TFM™ PTFE har en tættere polymerstruktur, hvilket reducerer gennemtrængning betydeligt og forbedrer tætningsintegriteten.

Sammenligning: Modificeret PTFE vs Virgin PTFE

Sammenligning af omkostninger og ydeevne

Materiale	Bedst til	Pris (initial)	Serviceliv i barsk tjeneste	Samlede omkostninger (3 år)
Virgin PTFE	Rene kemikalier, lavt tryk (<70 bar), FDA-applikationer	$ (1x)	6-12 måneder	$$$$ (3-6 erstatninger)
Glasfyldt PTFE	Slibende medier, høj belastning, medium tryk	$$ (1,5x)	3-5 år	$$ (1 erstatning)
Kulstoffyldt PTFE	Høj hastighed, varmeafledning, lav friktion	$$ (1,6x)	3-5 år	$$ (1 erstatning)
TFM™ Modificeret PTFE	Permeationsfølsom, termisk cykling, højt tryk	$$$ (2,5x)	5+ år	$ (nul erstatninger)

Nøgleindsigt: Virgin PTFE koster mindre på forhånd - men hvis du udskifter den hver 6.-12. måned, overstiger de kumulative omkostninger for dele + arbejdskraft + nedetid hurtigt prisen på et modificeret PTFE-sæde, der holder 3-5 år.

Præstationssammenligning

Ejendom	Virgin PTFE	Glasfyldt	Kulstoffyldt	TFM™ Modificeret
Temperaturområde	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C
Krybemodstand	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Slidstyrke	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Kemisk resistens	★★★★★	★★★★☆	★★★★☆	★★★★★
Permeationsmodstand	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-kompatibel	✅ Ja	❌ Nej	❌ Nej	✅ Ja

Ansøgninger

Primære industrier

Industri	Anvendelse	Anbefalet karakter
Kemisk forarbejdning	Kugleventiler, kontrolventiler, der håndterer syrer, opløsningsmidler, ætsende stoffer	Virgin PTFE eller TFM™ modificeret
Olie & Gas	Højtrykskugleventiler, brøndhovedudstyr, rørledninger	Glasfyldt eller kulstoffyldt PTFE
Papir og papirmasse	Slibende gylleventiler, rådnetanksventiler	Glasfyldt PTFE
Mad & drikke	Sanitære ventiler, påfyldningsudstyr	Virgin PTFE (FDA-godkendt)
Farmaceutisk	Steril behandling, API-fremstilling	Virgin PTFE eller TFM™ modificeret (FDA/USP)
Halvleder	Kemisk distribution med høj renhed	Virgin PTFE med høj renhed
Strømproduktion	Dampsystemer, kølevandsventiler	TFM™ modificeret eller PCTFE
Brint Service	Kryogen flydende brint, højtryksgasformig brint	PCTFE (kryogen), Virgin PTFE (lav porøsitet)

Typisk udstyr

Flydende og tappmonterede kugleventiler

Sommerfugleventiler

Portventiler og kugleventiler

Tilslut ventiler

Styreventiler og drosselventiler

Real-World-applikationer

Casestudie 1: 4x levetidsforlængelse med modificeret PTFE

Udfordring: Et kemisk anlæg udskiftede PTFE-ventilsæder på kontrolventiler, der håndterede aggressiv syre hver 8.-10. måned på grund af krybedeformation og lækage. Nedetid for udskiftning koster 5.000 USD pr. ventil pr. hændelse.

Løsning: Skiftet til TFM™-modificerede PTFE-sæder med forbedret krybemodstand og dimensionsstabilitet.

Resultat: Sæderne holdt i mere end 3 år, 4 gange længere en virgin PTFE. Eliminerede 3 udskiftningshændelser pr. ventil.

Samlet besparelse: $15.000 pr. ventil over 3 år, plus reducerede arbejds- og sikkerhedsrisici.

Casestudie 2: Kugleventilgennemtrængningsproblem løst

Udfordring: En kugleventilproducents kunde brugte PTFE-ventilsæder, der ikke ydede tilstrækkelig modstand mod deformation, slid og gennemtrængning. PTFE havde også en tendens til at svulme og trække sig sammen, hvilket gav en ufuldkommen tætning.

Producenten samarbejdede med materialeeksperter om at ændre ventilsædematerialet til TFM™-modificeret PTFE, som tilbød meget større deformationsmodstand og en lavere permeationshastighed end standard PTFE.

Materialet leverede også en glattere overfladefinish, hvilket reducerede friktionen og forbedrede kugle-til-sæde-forseglingen.

Resultat: Det nye sæde tilbød bedre gennemtrængningsmodstand, forbedret dimensionsstabilitet og forbedret strukturel integritet. Producenten producerer nu disse ventilsæder i størrelser fra ¾ til 54 tommer i diameter, med applikationer inden for kemisk forarbejdning, ethanol, olie og gas, jernbane, papir og fødevareindustrien.

Casestudie 3: Glasfyldt PTFE til gylleservice

Udfordring: En minedrift var at udskifte ventilsæder hver 4.-6. uge på gylleventiler, der håndterede slibende malmpartikler. De jomfruelige PTFE-sæder blev hurtigt slidte, hvilket forårsagede hyppige produktionsafbrydelser.

Løsning: Opgraderet til glasfyldte PTFE-sæder med forbedret slidstyrke og styrke.

Resultat: Sæderne holdt 8 måneder, 8 gange længere en virgin PTFE. Produktions oppetid steg markant. Vedligeholdelsesintervaller forlænget fra uger til måneder.

Bemærk: Faktiske sagsresultater varierer afhængigt af anvendelsesbetingelserne. Kontakt os for applikationsspecifikke anbefalinger.

Factory Factory Factory Factory

Tekniske specifikationer

Parameter	Virgin PTFE	Glasfyldt	Kulstoffyldt	TFM™ Modificeret
Temperaturområde	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C
Maksimalt tryk	70 bar	Klasse 800	Klasse 800	Klasse 800+
Kemisk resistens	pH 0-14	Fremragende (ikke HF/alkali)	Fremragende (ikke oxidationsmidler)	pH 0-14
FDA-kompatibel	✅ Ja	❌ Nej	❌ Nej	✅ Ja
Farve	Hvid	Grå-hvid	Sort	Hvid

Valgmuligheder for materialekvalitet

Grad	Bedst til	Hovedfordel	Kemisk begrænsning
Virgin PTFE	Rene kemikalier, FDA-applikationer, lavt tryk	Laveste friktion, universel kemisk resistens, laveste pris	Deformeres under belastning — ikke til højtryk/slibemidler
15-25% glasfyldt	Slibende medier, høj belastning, slam	Øget styrke, stivhed, slidstyrke	Ikke til flussyre, stærk alkali
Kulstoffyldt	Høj hastighed, tørløb, varmeafledning	Fremragende varmeledningsevne, lav friktion	Ikke til stærke oxidationsmidler
TFM™ Modificeret PTFE	Permeationsfølsomme, kritiske kemiske tjenester	Tættere struktur, bedre stressgenvinding, lavere permeation	Højere omkostninger, kræver specialiseret behandling

Hvorfor vælge Taifno?

100 % Virgin Resin Materiale — ingen genslibning, intet genbrugsmateriale. Ensartet kvalitet, batch efter batch.

Fuld sporbarhed — Hver batch kan spores fra råmateriale til færdigt produkt. Materialecertifikater fås på forespørgsel.

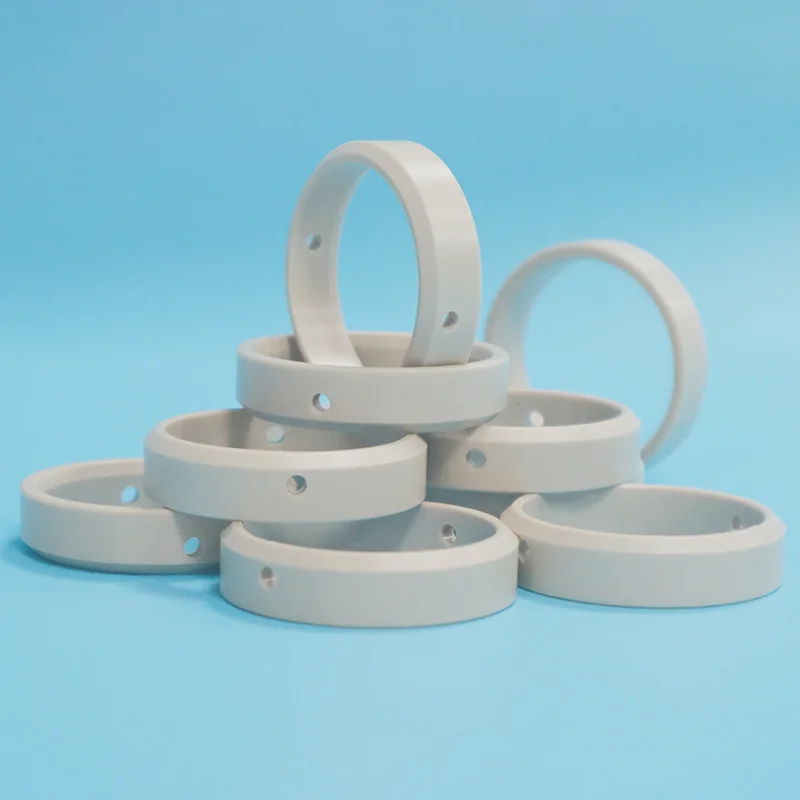

Præcisionsbearbejdning — Sæder er præcisionsbearbejdet til snævre tolerancer (0,1 mm nøjagtighed tilgængelig) ved hjælp af CNC drejebænke.

ISO-certificeret — Fremstillingsprocesser certificeret under ISO-kvalitetsstyringssystemer.

FDA-kompatible kvaliteter tilgængelige — Virgin PTFE og udvalgte modificerede kvaliteter opfylder FDA 21 CFR 177.1550-kravene.

Custom Design Support — Teknisk support for at optimere sædegeometrien til dit specifikke ventildesign.

Test Test Test Test

FAQ

Q: Hvad er et fyldt modificeret PTFE-ventilsæde, og hvornår skal jeg opgradere fra virgin PTFE?

A: Modificerede PTFE-ventilsæder tilføjer fyldstoffer som glasfiber, kulstof eller avancerede harpikser for at forbedre mekanisk styrke, krybemodstand og slidstyrke, samtidig med at PTFE's kemiske modstand bevares.

Opgrader, når: Dine nuværende virgin PTFE-sæder deformeres under pres, slides for tidligt eller tillader mediegennemtrængning. I disse tilfælde kan modificeret PTFE forlænge levetiden 3-5x, hvilket reducerer nedetiden og de samlede omkostninger.

Spørgsmål: Glasfyldt vs. kulstoffyldt vs. TFM™ modificeret, hvilken kvalitet passer til min ventil?

A: Tre karakterer, tre forskellige applikationer:

Glasfyldt: Slibende medier, slam, høj belastning, højeste slidstyrke og styrke. Ikke til HF eller stærk alkali.

Kulstoffyldt: Høj hastighed, tørløb, varmeafledning, bedste varmeledningsevne og lav friktion. Ikke til stærke oxidationsmidler.

TFM™ modificeret: Permeationsfølsom, termisk cykling, kritiske kemiske tjenester, tættere struktur, bedre genopretning af stress. Højere omkostninger, men længst levetid.

Hurtig regel:

Har du brug for slidstyrke? Glasfyldt.

Har du brug for varmeafledning? Kulstoffyldt.

Har du brug for permeationskontrol og lang levetid? TFM™.

Q: Hvad er grænserne og den mest almindelige installationsfejl?

EN: Temperatur: -180°C til +200°C (kvalitetsafhængig).

Tryk: op til 414 bar — varierer efter design og materiale.

Kemiske grænser:

Glasfyldt: Ikke til HF eller stærk alkali - glas reagerer

Kulstoffyldt: Ikke til stærke oxidationsmidler - kul oxiderer

Virgin PTFE & TFM™: Ikke til smeltede alkalimetaller eller fluorgas

Mest almindelig fejl: Overkomprimering. Modificeret PTFE er hårdere end virgin PTFE og kræver præcis siddekraft. For meget kompression beskadiger sædet; for lidt forårsager lækage.
