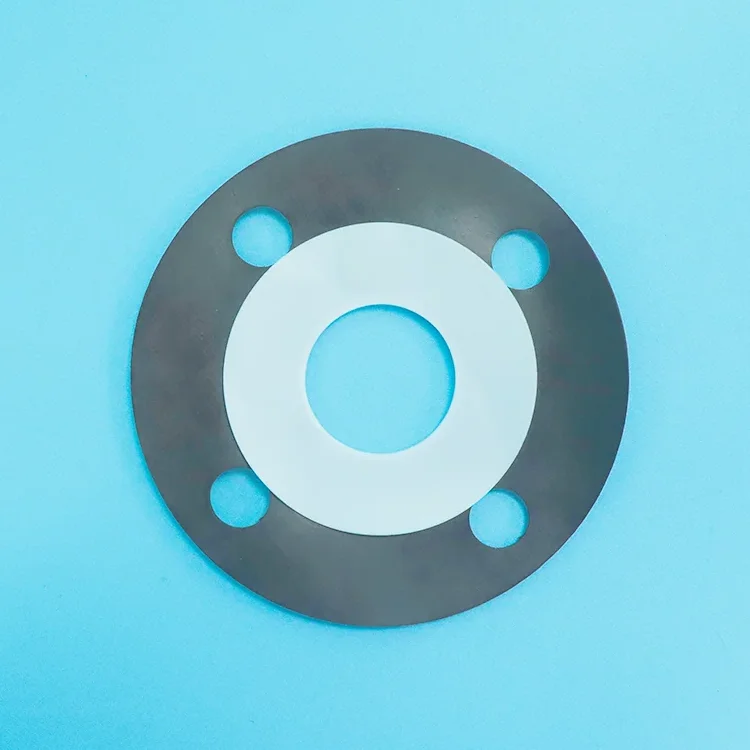

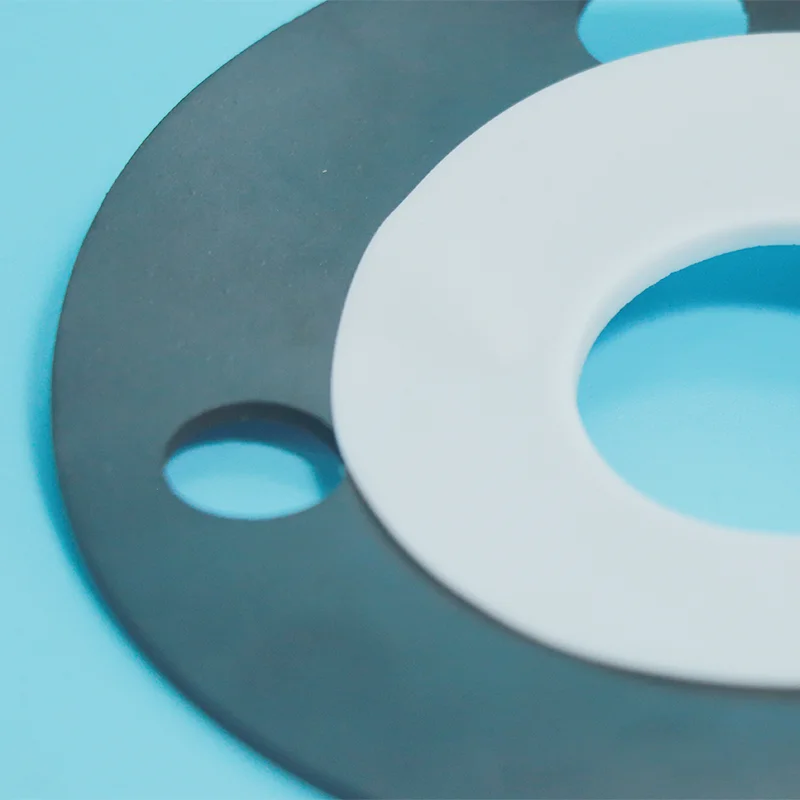

Type B PTFE-konvolutpakning

Type B PTFE-kappepakning er bearbejdet fra PTFE-blok til et firkantet tværsnit, der fuldstændigt indkapsler påfyldningskernen uden slids. Bedre tætningsintegritet end Type A. Lavere pris end solid PTFE.

Send din flangestørrelse og medie til Taifno, vi er en professionel producent og kan tilbyde skræddersyede løsninger.

Hvad er Type B PTFE-konvolutpakning?

En type B PTFE-kappepakning består af en ydre PTFE-kappe fremstillet af massiv PTFE-blok eller -plade, som fuldstændigt indkapsler en blød påfyldningskerne. I modsætning til Type A (som har en slids skåret fra yderkanten), er Type B bearbejdet med et firkantet tværsnit og har ingen slids - påfyldningskernen er fuldstændig forseglet i PTFE-konvolutten.

Struktur:

PTFE-kappe: Bearbejdet af PTFE-blok eller -plade til et firkantet tværsnit, der fuldstændigt indkapsler fyldstofkernen uden synlig slids

Fyldningskerne: Ikke-metallisk materiale såsom ikke-asbest gummiplade, komprimeret fiber eller grafitkompositplade

Type B-konstruktion: Fuld kuvert med bearbejdet firkantet tværsnit, ingen slids, ingen synlig fyldstof, bedre tætningsintegritet

Nøglekarakteristika:

Ingen slids: Fyldkernen er fuldstændig forseglet inde i PTFE-kappen, intet synligt svagt punkt

Bedre tætningsintegritet: Den bearbejdede konstruktion giver overlegen tætningsydelse sammenlignet med Type A

Indvendig diametertilpasning: Den indvendige diameter kan bearbejdes, så den passer til flangeboringen, hvilket forhindrer flowturbulens og reducerer erosion

Sammenlignings- og udvalgsguide

Type A vs Type B vs Type C vs Solid PTFE

Hurtig valgvejledning

Primære applikationer

Tekniske specifikationer

Type B PTFE-konvolutpakningsegenskaber

Tilgængelige fyldstofmuligheder

Casestudie

På et stort petrokemisk anlæg i Shanghai fungerede udløbsrørledningsventilen på en ethylenkrakkergaskompressor (klasse 300) under H₂S-holdige driftsforhold med eksponering for ætsende medier, forhøjede temperaturer, tryksvingninger og hyppige start-stop-cyklusser. De originale spiralviklede pakninger mistede gradvist tætningsevnen under langvarig drift på grund af korrosion af viklingsmaterialerne og fyldstofkomponenterne, hvilket skabte potentielle lækagerisici og øgede vedligeholdelseskrav.

For at løse disse udfordringer udskiftede anlægget de eksisterende pakninger med Type B PTFE-indkapslede pakninger. Med en fuldt PTFE-kappet fleksibel fyldstofkerne giver dette design fremragende modstandsdygtighed over for H₂S, syrer, alkalier og andre aggressive kemikalier og forhindrer samtidig direkte kontakt mellem procesmediet og det indre fyldmateriale. Den komprimerbare kerne leverer også forbedret genvindingsydelse, hvilket gør det muligt for pakningen at kompensere for flangeuregelmæssigheder og tryksvingninger under drift.

Efter installationen opnåede de Type B PTFE-indkapslede pakninger stabil tætningsydelse i ethylenkrakkergaskompressorens udløbsventilapplikation. Gennem hele den 4-årige turnaround-cyklus opretholdt systemet nul lækage, hvilket demonstrerer den langsigtede pålidelighed af PTFE-indkapslet pakningsteknologi i krævende petrokemiske tætningsapplikationer, samtidig med at vedligeholdelsesfrekvensen blev reduceret og driftssikkerheden blev forbedret.

FAQ

Q: Hvad er en Type B PTFE-konvolutpakning, og hvornår skal jeg bruge den?

A: En type B PTFE-kappepakning er en bearbejdet PTFE-kappe med et firkantet tværsnit, der fuldstændigt indkapsler en blød fyldkerne uden slids. Den fulde konvolut giver overlegen tætningsintegritet sammenlignet med type A (spaltetype), ingen blotlagt fyldstofkerne, intet potentielt svagt punkt. Den indvendige diameter kan bearbejdes, så den passer til flangeboringen, hvilket forhindrer flowturbulens.

Brug Type B når: Du har brug for bedre tætningspålidelighed end Type A til middel-til-højtryksætsende service (op til 5,0 MPa), men du vil ikke betale for solid PTFE.

Hvornår skal man IKKE bruge Type B: Lavtryks-, omkostningsfølsomme applikationer, hvor type A er tilstrækkelig. Overvej type C ved højtryks- eller stordiameterservice. For ultimativ kemisk renhed og ingen gennemtrængningsrisiko, overvej fast PTFE.

Q: Type B vs. solid PTFE-pakning, hvilken skal jeg vælge?

A: Type B (konvolut) giver kemisk resistens fra PTFE-kappen med komprimerbarhed fra fyldstofkernen til en lavere pris end fast PTFE.

Imidlertid kan fyldstofkernen blive angrebet, hvis medier trænger gennem PTFE-kappen over tid. Solid PTFE-pakning giver maksimal kemisk modstand og renhed, ingen fyldstofkerne, ingen gennemtrængningsrisiko.

Men det koster betydeligt mere og er mindre elastisk (ingen fyldkerne til at give tilbagefjedring).

Hurtig regel:

Middeltryk, omkostningsbevidst, ætsende service → Type B.

Højt tryk, ultrarent, kritisk service, ingen permeationsrisiko acceptabel → Solid PTFE.

Q: Hvad er begrænsningerne, og hvad er de mest almindelige fejl?

EN: Temperatur: Op til +200°C.

Tryk: Op til 5,0 MPa (50 bar).

Kemisk: pH 0-14 universel modstand, IKKE kompatibel med smeltede alkalimetaller eller elementært fluor ved høje temperaturer. PTFE kan gennemtrænges af nogle kemikalier (salpetersyre, klor, ethylenoxid) over tid.

Almindelige fejl:

(1) Brug af type B i applikationer, hvor medier gennemsyrer PTFE: nogle kemikalier kan trænge gennem PTFE over tid og angribe fyldstofkernen, udskifte pakninger regelmæssigt eller bruge faste PTFE-pakninger.

(2) Overstramning: overdreven kompression kan beskadige PTFE-kappen, brug kontrolleret drejningsmoment.

(3) Forkert størrelsesvalg: A- og B-typer anbefales til størrelser op til DN500, for større diametre foretrækkes Type C.
