Type A PTFE-konvolutpakning

Taifno er producent og leverandør af Type A PTFE Envelope Pakning, det er et omkostningseffektivt alternativ til solid PTFE, der kombinerer den ydre kappes brede kemiske resistens (pH 0-14, mod syrer, alkalier og opløsningsmidler) med en fleksibel fyldstofkerne, der forbedrer sammentrykkelighed og genvinding. Dette design sænker materialeomkostningerne, samtidig med at pålidelig tætningsydelse bibeholdes ved lavt til medium tryk kemisk service.

Send forespørgsel

Produkt beskrivelse

Hvis du leder efter type A PTFE kuvertpakning af høj kvalitet, kan du vælge Taifno som din leverandør og langsigtede partner. Dette produkt har en blød påfyldningskerne pakket ind i en PTFE-jakke med en slids skåret fra den ydre kant til den indvendige boring. Fås i størrelser op til DN500. Pakningsfaktor m=2,5, minimum sædespænding y=20 MPa.

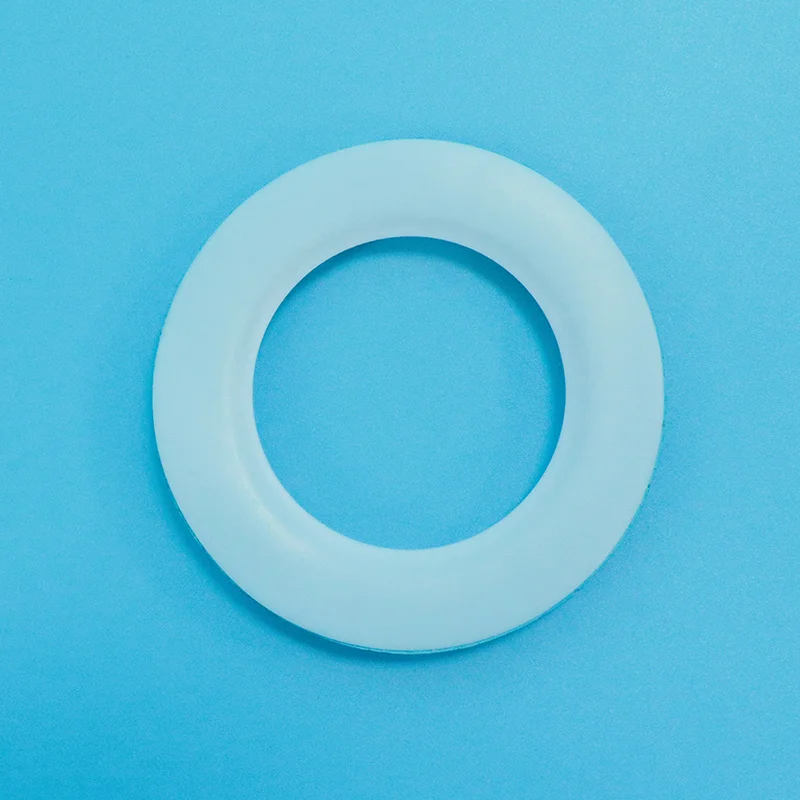

Type A PTFE Envelope Gasket

Hvad er Type A PTFE-konvolutpakning?

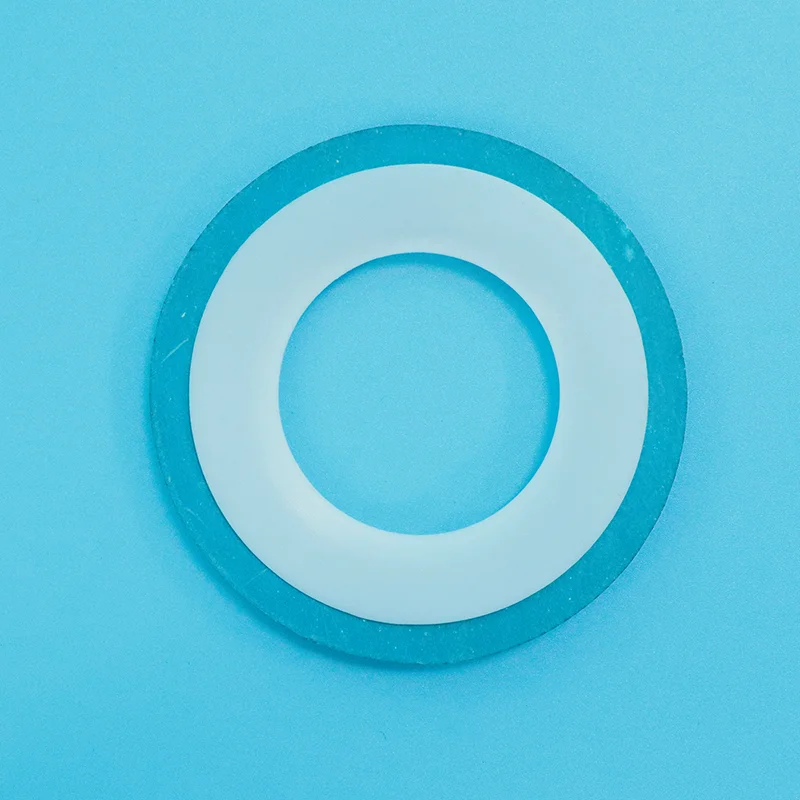

En type A PTFE kuvertpakning består af en PTFE ydre kappe med en blød påfyldningskerne indeni. PTFE-kappen er slidt fra yderkanten indad til den indvendige boring, så fyldkernen kan indsættes.

Struktur:

PTFE-kappe: Lavet af PTFE-plade eller -rør (typisk 0,8-1,0 mm tyk), slidt fra yderkanten til ca. 1,5-2 mm fra den indvendige boring

Fyldkerne: Ikke-metallisk materiale såsom asbestfri gummiplade, komprimeret fiber eller grafitkompositplade

Type A-konstruktion: Spaltedesignet gør isætning af fyldstofkernen enkel – hvilket reducerer fremstillingskompleksiteten og omkostningerne

Nøglekarakteristika:

PTFE-kappe: Giver universel kemisk resistens (pH 0-14), non-stick overflade og beskytter fyldstofkernen mod kemisk angreb

Fyldkerne: Giver sammentrykkelighed, elasticitet og evnen til at tilpasse sig flangeuregelmæssigheder

Økonomisk: Lavere fremstillingsomkostninger end Type B eller C — omkostningseffektivt til generel kemisk service

Sammenlignings- og udvælgelsesguide

Type A vs Type B vs Type C vs Solid PTFE

Feature	Type A (spalte)	Type B (bearbejdet)	Type C (bølgemetal)	Solid PTFE
Konstruktion	Slids fra yderkant	Maskinbearbejdet firkantet tværsnit	Bølgeformet metal indsats	Solid PTFE i ét stykke
Fyldstof	Blødt ikke-metallisk	Blødt ikke-metallisk	Metal (304/316 SS)	Ingen
Trykgrænse	Op til 4,0 MPa	Højere	Højest	Højere
Kemisk resistens	★★★★☆	★★★★★	★★★★☆	★★★★★
Koste	$ — mest økonomisk	$$	$$$	$$$
Bedst til	Lavtryk, generel kemisk service	Medium-højt tryk, kritisk service	Højtryk, termisk cykling	Maksimal kemikalieresistens
Nøglefordel	Omkostningseffektiv	Bedre tætningsintegritet	Udblæsningsmodstand, tilbagespring	Ultimativ kemisk renhed

Hurtig valgvejledning

Hvis din ansøgning er...	Vælge...	Hvorfor
Lavtryksætsende service, generelle kemikalier, omkostningsbevidst	Type A	Økonomisk, god kemikalieresistens
Medium-højt tryk, kritiske kemikalier	Type B	Bedre tætningsintegritet
Højt tryk, termisk cykling, risiko for udblæsning	Type C	Metalkerne giver tilbagespring
Ultimativ kemisk resistens, høj renhed	Solid PTFE	Ingen fyldstofkerne, ingen gennemtrængningsrisiko

Primære applikationer

Industri	Anvendelse	Hvorfor Type A
Kemisk forarbejdning	Rørflanger, pumpeforbindelser - syrer, opløsningsmidler, ætsninger	Kemisk resistens + omkostningseffektiv
Farmaceutisk	Sterilt behandlingsudstyr	PTFE-kappe forhindrer forurening
Mad & drikke	Sanitære forbindelser	PTFE er FDA-kompatibel, non-stick
Olie & Gas	Lavtryksætsende ledninger	Korrosionsbestandighed

Factory Factory Factory Factory

Tekniske specifikationer

Type A PTFE-konvolutpakningsegenskaber

Parameter	Værdi
Temperaturområde	Op til +200°C
Trykgrænse	Op til 4,0 MPa (40 bar)
pH-område	0-14 — universel kemisk resistens
PTFE jakke tykkelse	0,8-1,0 mm
Pakningsfaktor (m)	2.5
Minimum siddespænding (y)	20 MPa
Størrelsesområde	Op til DN500 (anbefales)
Materiale	PTFE-kappe + ikke-metallisk påfyldningskerne

Tilgængelige størrelser

Flange Standard	Størrelsesområde (DN)	Noter
DIN / EN / JIS	DN25 - DN500	Standardstørrelser på lager
ASME / ANSI	1" - 20"	Standardstørrelser på lager
Brugerdefinerede størrelser	Tilgængelig på forespørgsel	Specielle dimensioner til rådighed

Kvalitetssikring

100 % Virgin PTFE Resin — ensartet kvalitet, batch efter batch

Fuld sporbarhed — materialecertifikater tilgængelige på anmodning

Flere fyldstofmuligheder — asbestfri gummi, komprimeret fiber, grafitkomposit

Tilpassede størrelser — fås i standardflangestørrelser og tilpassede dimensioner

Leveringstid — standardstørrelser på lager (24-48 timer); tilpassede størrelser 5-10 dage

Test Test Test Test

FAQ

Sp.: Hvornår skal jeg bruge Type A PTFE-kuvertpakning?

A: En type A PTFE-konvolutpakning består af en PTFE-kappe med en slids skåret fra den ydre kant til den indvendige boring med en blød påfyldningskerne indsat indeni. PTFE-kappen giver universel kemisk resistens (pH 0-14), mens fyldstofkernen giver sammentrykkelighed og elasticitet.

Brug Type A når: Du har brug for kemisk resistens til lav- til medium trykætsende service (op til 4,0 MPa), og prisen er en overvejelse.

Hvornår skal man IKKE bruge Type A: Højtryks- eller kritiske tjenester, hvor tætningsintegritet er altafgørende, skal du overveje Type B eller C.

Omkostningssammenligning: Type A koster 30-50 % mindre end faste PTFE-pakninger af samme størrelse, hvilket gør den til det foretrukne valg til generel kemisk service.

Q: Type A vs Type B vs Type C, hvilken skal jeg vælge?

A: Type A (spalte) er den mest økonomiske, bedst til almindelig kemisk service under lavt tryk.

Type B (bearbejdet) byder på bedre tætningsintegritet med en fuld PTFE-konvolut og ingen slids, bedst til kritisk service i middelhøjt tryk.

Type C (korrugeret metal) giver den højeste trykklassificering og udblæsningsmodstand, bedst til højtryk og termisk cykling.

Hurtig regel:

Op til 4,0 MPa, generelle kemikalier → Type A.

Højere tryk, kritisk service → Type B.

Højt tryk, termisk cykling, udblæsningsrisiko → Type C.

Størrelsesnote: Type A anbefales op til DN500; til større diametre foretrækkes Type C.

Sp.: Hvad er begrænsningerne for Type A kuvertpakninger, og hvad er de mest almindelige fejl?

EN: Temperatur: Op til +200°C.

Tryk: Op til 4,0 MPa (40 bar).

Kemisk: pH 0-14 universel modstand, IKKE kompatibel med smeltede alkalimetaller eller elementært fluor ved høje temperaturer.

Tre almindelige fejl:

(1) Ved brug af type A i højtryksdrift: over 4,0 MPa kan pakningen deformeres eller svigte; brug type B eller C.

(2) Overstramning: Overdreven kompression kan beskadige PTFE-kappen ved slidsen og udsætte fyldstofkernen for kemisk angreb.

(3) Anvendelse i applikationer med medier, der gennemsyrer PTFE: nogle kemikalier (salpetersyre, klor, ethylenoxid) kan trænge gennem PTFE over tid og angribe fyldstofkernen. Til disse tjenester skal du udskifte pakninger regelmæssigt eller bruge solide PTFE-pakninger.
