PTFE pakkesæt

Vælg Taifno for højkvalitets PTFE pakkesæt; vi er en kinesisk producent med over 20 års brancheerfaring. Designet specielt til dynamiske aksler, kompenserer dette produkt automatisk for slitage og strammer sig selv igen og tilbyder en levetid på flere år, mens det effektivt modstår tryk, bevægelser og kemiske medier.

Send forespørgsel

Produkt beskrivelse

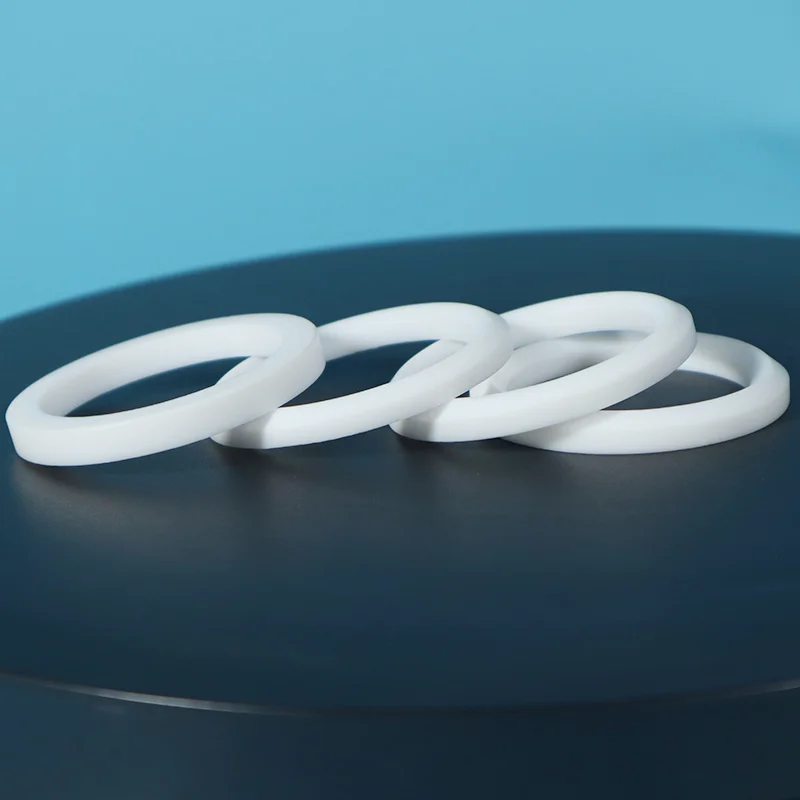

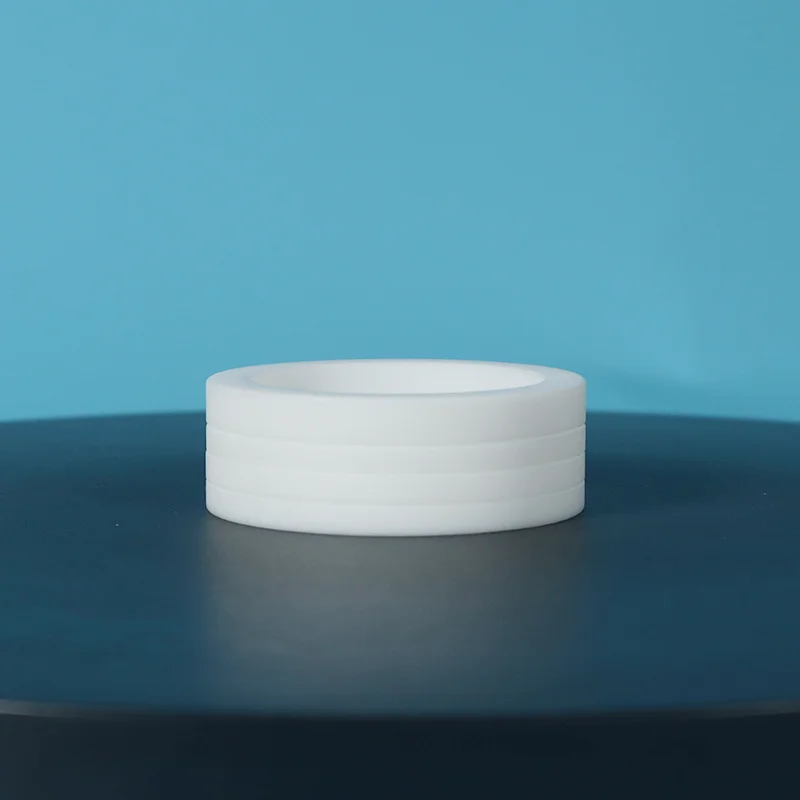

PTFE-pakningssættet fremstillet af Taifno består af et sæt PTFE-tætningsringe, inklusive en topadapterring, V-formede mellemringe og en bundadapterring, designet til montering i en pakdåse.

Den er velegnet til et temperaturområde på -180°C til +200°C, tåler tryk op til 500 bar, dækker et pH-område på 0-14 og understøtter lineære hastigheder på op til 5 m/s.

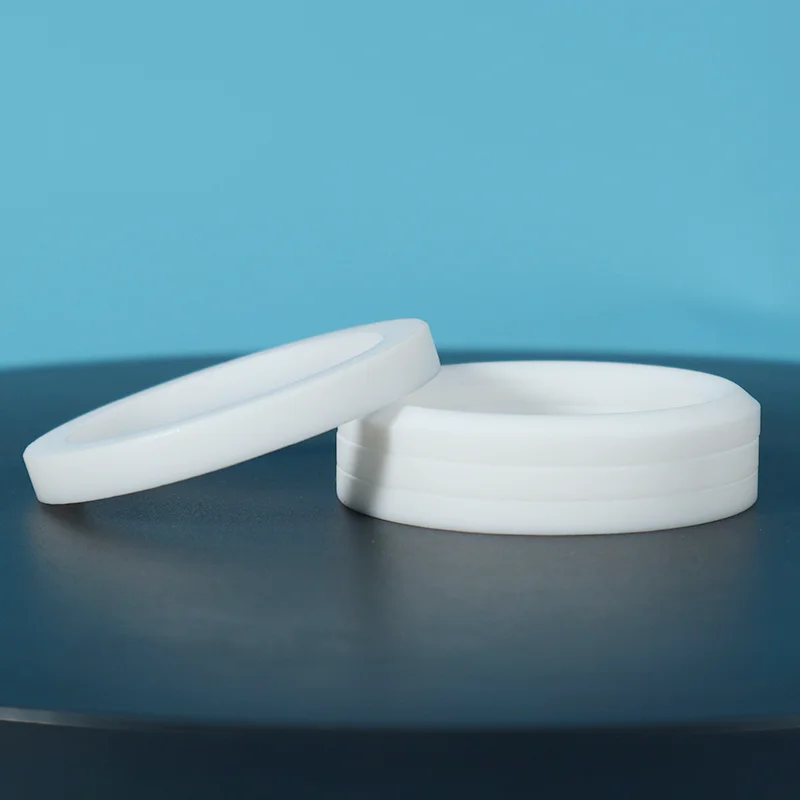

PTFE Packing Set

Hvorfor vælge PTFE-pakkesæt?

O-ring problem	Hvorfor det sker	Hvordan pakkesæt løser det
Utætheder på bevægelige aksler	O-ringe er statiske tætninger - designet til faste riller, ikke akselbevægelser	V-ringe er dynamiske - tætningslæber bevæger sig med akslen
Kan ikke justeres	Når den er installeret, er tætningskraften fikseret	Stram møtrikken igen, efterhånden som der opstår slid - ingen demontering
Fejler i kemikalier	Gummi svulmer, hærder eller nedbrydes	PTFE er kemisk inert — pH 0-14
Udskiftes med få måneders mellemrum	Kompressionssæt — gummi tager permanent deformation	PTFE har intet kompressionssæt - holder i årevis
Temperatur begrænset	Gummi hærder i kulde, blødgør i varme	-180°C til +200°C — kryogenisk til sterilisering

O-ring problemet

Tre kernefordele

1. Justerbar tætningskraft: O-ringe er faste — når de er installeret, kan tætningskraften ikke justeres. PTFE-pakningssæt kan efterspændes. Da pakningen slides over tid, skal du blot spænde pakmøtrikken for at genoprette tætningsevnen. Ingen grund til at skille ad.

2. Dynamisk tætning til bevægelige aksler: O-ringe er statiske tætninger — de tætner i én fast rille og svigter, når akslen bevæger sig. PTFE V-ringe er designet specielt til frem- og tilbagegående og langsom roterende bevægelse - tætningslæber bevæger sig med akslen og bevarer kontakten under tryk.

3. Trykaktiveret tætning: Den V-formede geometri er konstrueret til at være trykaktiveret: Når systemtrykket stiger, tvinger den tætningslæberne mere fast mod stangen og huset, hvilket automatisk forbedrer tætningseffektiviteten.

Materiale fordel

Ejendom	PTFE pakkesæt
Kemisk resistens	pH 0-14 - praktisk talt universel
Temperaturområde	-180°C til +200°C
Friktionskoefficient	0,05-0,20 — laveste af noget fast materiale
Selvsmørende	Ja — ingen ekstern smøring påkrævet
FDA-kompatible karakterer	Tilgængelig på forespørgsel
Kompressionssæt	Ingen — PTFE stivner ikke som gummi

Sammenligning: Pakningssæt vs O-ring vs komposittætning

Feature	PTFE V-ring pakning	O-ring	PTFE komposittætning
Forseglingstype	Dynamisk — bygget til at bevæge skaft	Statisk — kun fast rille	Dynamisk - høj hastighed
Justerbar?	✅ Ja — kan efterspændes	❌ Nej - fast	❌ Nej - fast
Temperaturområde	-180°C til +200°C	Gummi begrænset	-180°C til +200°C
Trykområde	Op til 500 bar	Moderat	Op til 500 bar
Kemisk resistens	★★★★★	★★☆☆☆	★★★★★
Akselbevægelsestolerance	Høj — håndterer fejljustering	Dårlig — fejler på bevægelige aksler	Moderat — justering følsom
Levetid i barsk tjeneste	år	måneder	år
Pris (initial)	$$$	$	$$$
Omkostninger (samlet ejerskab)	Laveste	Højest	Moderat
Anvendelse	Kraftig, lav hastighed, barske forhold	Kun statisk tætning	Høj hastighed, lav friktion

Ansøgninger

Primære industrier

Industri	Anvendelse
Kemisk forarbejdning	Ventilstammer, kemiske pumper, reaktorer - syrer, opløsningsmidler, ætsende stoffer
Olie & Gas	Kontrolventiler, skydeventiler, BOP'er — NACE/API-kvaliteter tilgængelige
Farmaceutisk	Steril behandling, lægemiddelfremstilling — FDA/USP-kvaliteter tilgængelige
Mad & drikke	Hygiejniske ventiler, påfyldningsudstyr — FDA-kompatibel ren PTFE
Strømproduktion	Højtemperatur dampsystemer, turbinetætninger
Halvleder	Kemisk distribution af høj renhed, renrumsudstyr
Generel industri	Hydrauliske presser, sprøjtestøbemaskiner, kompressorer, blandere, omrørere

Typisk udstyr

Kontrol- og afspærringsventiler

Portventiler, kugleventiler, kugleventiler

Stempelpumper

Centrifugalpumper (langsom roterende)

Hydrauliske cylindre og aktuatorer

Kompressorer

Blandere og omrørere

Smedepresser, sprøjtestøbemaskiner

Factory Factory Factory Factory

Real-World-applikationer

Casestudie 1: Kemisk fabriksventilstammepakning

Udfordring: Et kemisk anlæg, der håndterer aggressiv syre ved 150°C, udskiftede O-ringe på styreventilstammerne hver 2.-3. måned – hvilket forårsager dyre nedetid og sikkerhedsproblemer.

Løsning: PTFE V-ring pakningssæt med kulstoffyldt kvalitet. Installeret med anbefalede drejningsmomentspecifikationer.

Resultat: Nul lækage i 18 måneder. Pakningen efterspændes to gange under planlagt vedligeholdelse. 80 % reduktion i vedligeholdelsesomkostninger og nedetid.

Casestudie 2: Gyllepumpepakning

Udfordring: En gyllepumpe, der håndterede slibende medier, slidte standardpakningen hver 4.-6. uge, hvilket krævede hyppige produktionsafbrydelser.

Løsning: Glasfyldt PTFE-pakningssæt med anti-ekstruderingsringe.

Resultat: Pakkesættet holdt 8 måneder - 8 gange længere end tidligere løsning. Vedligeholdelsesintervaller forlænget. Produktionens oppetid blev væsentligt forbedret.

Casestudie 3: Overholdelse af flygtige emissioner

Udfordring: Et naturgasbehandlingsanlæg er nødvendigt for at opfylde ISO 15848-standarderne for flygtige emissioner på kritiske kontrolventiler.

Løsning: PTFE-baseret lavemissionspakningssæt med proprietær smørepakke, testet i henhold til ISO 15848.

Resultat: Bestået emissionsoverholdelse. Lækagerater langt under tilladte grænser. Langsigtet ydeevne verificeret gennem kontinuerlig overvågning.

Bemærk: Faktiske sagsresultater varierer afhængigt af anvendelsesbetingelserne. Kontakt os for applikationsspecifikke anbefalinger.

Tekniske specifikationer

Parameter	Værdi
Temperaturområde	-180°C til +200°C (PTFE), op til +315°C (modificerede kvaliteter)
Driftstryk	Op til 500 bar (50 MPa) — afhænger af design og back-up ringe
Maksimal hastighed	< 5 m/s (frem- og tilbagegående)
pH-område	0-14 (undtagen smeltede alkalimetaller, fluorforbindelser)
Materiale muligheder	Virgin PTFE, kulstoffyldt, glasfyldt, MoS₂-fyldt
Standarder	API 6A, NACE, NORSOK M-710 (tilgængelig)
Diameterområde	Brugerdefineret: 3 mm til 1000 mm+

Valgmuligheder for materialekvalitet

Grad	Bedst til	Begrænse
Virgin PTFE	Rene kemikalier, FDA-applikationer, generel service — laveste friktion	Lavere slidstyrke - ikke til slibemidler
Kulstoffyldt PTFE	Høj hastighed, varmeafledning, lav friktion - hvor varme opbygges	Ikke til stærke oxidationsmidler
Glasfyldt PTFE	Slibende medier, høj belastning, slidstyrke - hvor partikler er til stede	Kan skære bløde skafter — brug hærdet skaft eller ærme
MoS₂-fyldt PTFE	Klæbende medier, lavt drejningsmoment, forbedret smøreevne - hvor medier klæber	Ikke til oxiderende syrer

Kvalitetssikring

100 % Virgin PTFE-materiale — ingen genslibning, intet genbrugsmateriale. Ensartet kvalitet, batch efter batch.

Fuld sporbarhed — Hver batch kan spores fra råmateriale til færdigt produkt. Materialecertifikater fås på forespørgsel.

Præcisionsstøbning — Hver pakningsring er præcisionsstøbt eller bearbejdet til snævre tolerancer.

Installationsvejledning — Detaljerede installationsinstruktioner og drejningsmomentspecifikationer ved hver ordre.

ISO Quality System — Fremstillingsprocesser følger internationale kvalitetsstandarder.

FDA-kvaliteter tilgængelige — FDA-kompatible og USP Klasse VI-kvaliteter til fødevarer og farmaceutiske applikationer.

Test Test Test Test

FAQ

Q: Hvad er PTFE-pakkesæt, og hvordan virker det?

A: Det er en stak PTFE-ringe, topadapter, V-formede midterringe, bundadapter, installeret i en pakdåse.

Når pakmøtrikken spændes, udvider V-ringene radialt mod både aksel og hus. Systemtrykket giver yderligere energi til tætningslæberne, tættere tætning, når trykket stiger. Selvenergigivende. Kan efterspændes efterhånden som der opstår slid.

Q: Pakkesæt vs. O-ring, hvornår skal jeg skifte?

A: Skift, når O-ringe bliver ved med at svigte, på bevægelige aksler, under tryksvingninger eller i aggressive kemikalier.

O-ringe er statiske, de tætner i faste riller. Pakningssæt er dynamiske, justerbare, efterspændbare og bygget til bevægelige dele.

Omkostningssammenligning: O-ringe koster mindre på forhånd. Men hvis du udskifter dem hver tredje måned, sparer et pakkesæt, der holder 3-5 år, dig for en stor mængde amerikanske dollars i dele, arbejdskraft og nedetid.

Q: Hvad er grænserne og den mest almindelige installationsfejl?

EN: Temperatur: -180°C til +200°C (op til +315°C modificeret).

Tryk: op til 500 bar. Hastighed: < 5 m/s.

Mest almindelig fejl: overspænding af kirtlen. PTFE er blød, overdreven kompression forårsager kold flow, deformerer ringe og skaber lækage i stedet for tætning. Brug en momentnøgle. Stram i trin.

Følg vores installationsvejledning, der følger med hver ordre.
