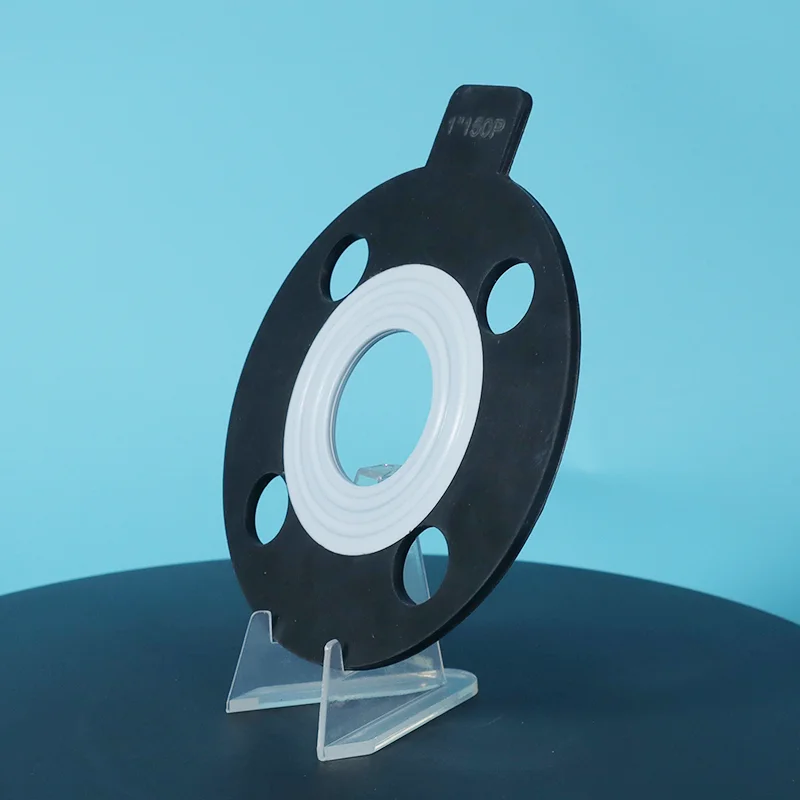

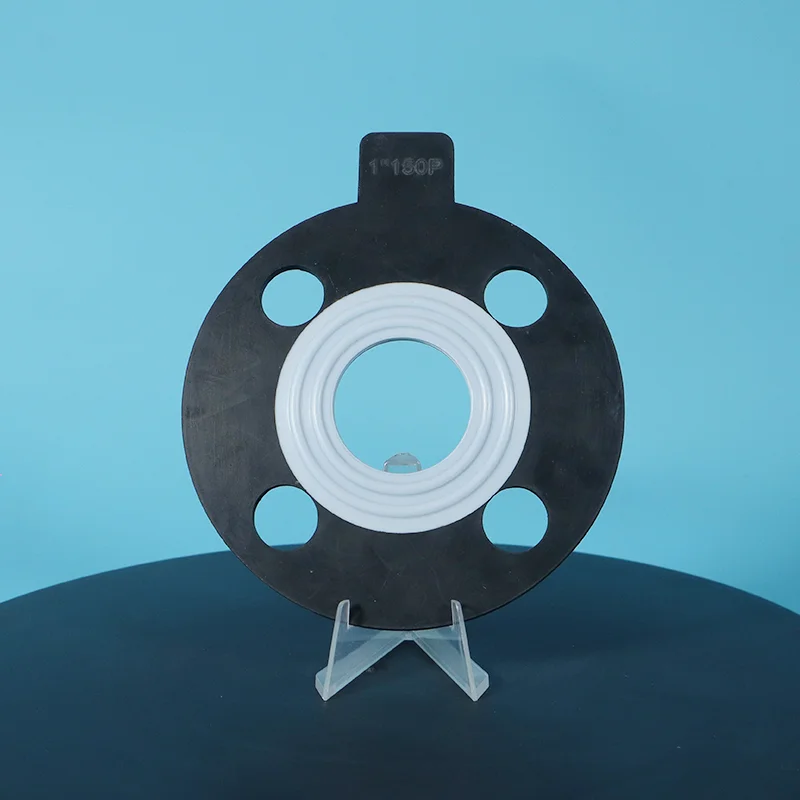

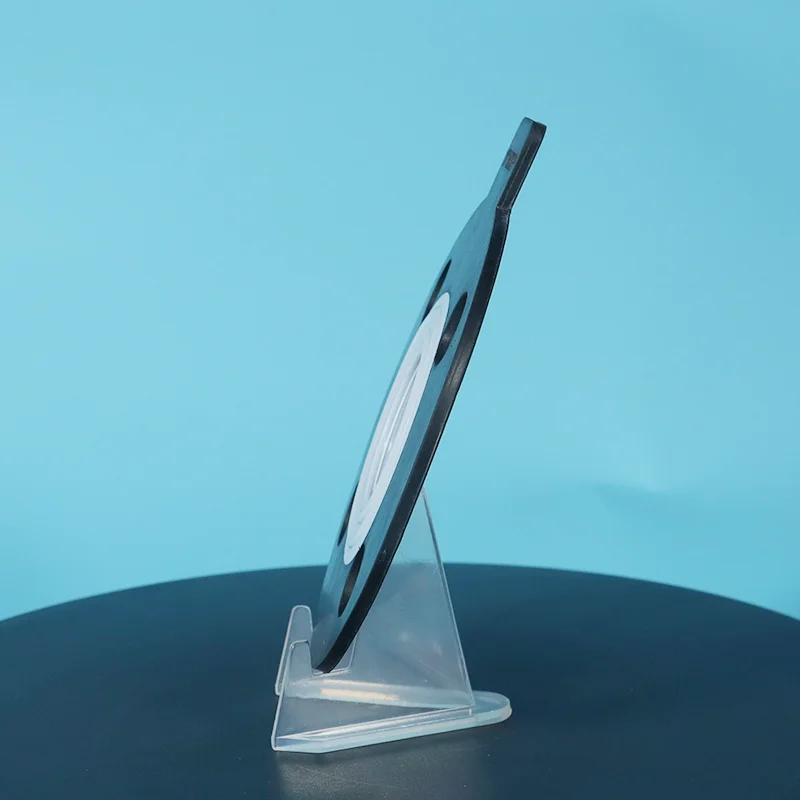

PTFE-kuvertgummipakning med vandmærkelinje

PTFE-kuvertgummipakning med vandmærkelinje er en  gummikerne, der er fuldt indkapslet i PTFE, med et vandreslet (savtakket) mønster på forseglingsfladen. PTFE-belægningen giver universel kemisk resistens (pH 0-14). Vandbølgeoverfladen er nøglen, den giver en pålidelig tætning ved lavt drejningsmoment, hvilket forhindrer flangeskader på glasforede flanger og plastikflanger.

Send din flangestørrelse, medie og temperatur til Taifno, vi kan tilbyde skræddersyede løsninger og fabriksdirekte priser.

Hvad er en PTFE-kuvertgummipakning med vandmærkelinje?

En PTFE-gummibelagt pakning er en sammensat tætningspakning, der består af en gummikerne, der er fuldt indkapslet i en PTFE-belægning, med et vandreslet mønster på tætningsoverfladen. Dette design kombinerer komprimerbarheden af ​​gummi med den kemiske modstandsdygtighed af PTFE og tætningsgrebet af et takket overflademønster.

Struktur:

Gummikerne: Giver sammentrykkelighed, genopretning og tilpasning til ujævne flanger

PTFE-coating: Giver universel kemisk resistens (pH 0-14), non-stick overflade og forhindrer medieforurening

Vandkrusningsoverflade: Takkede mønster på tætningsfladen giver et pålideligt tætningsgreb under lavt boltmoment - forhindrer glidning og reducerer boltbelastningskrav

Nøglekarakteristika:

Tætning med lavt drejningsmoment: Vandkrusningsoverfladen griber flangefladen med mindre boltbelastning end glat PTFE, beskytter skrøbelige flanger

Flangevenlig: Blød gummikerne og PTFE-belægning beskytter glasforede, plastik- og FRP-flanger

Kemisk resistens: PTFE-belægning giver pH 0-14 modstand, beskytter gummikernen mod kemiske angreb

Komprimerbarhed: Gummikerne udfylder flangeuregelmæssigheder og kompenserer for boltafslapning

Sammenlignings- og udvalgsguide

PTFE gummibelagt vs udvidet PTFE vs solid PTFE vs kuvertpakning

Hurtig valgvejledning

Tilgængelige gummikernemuligheder

Primære applikationer

Tekniske specifikationer

PTFE gummibelagt pakningsegenskaber

Kvalitetssikring

100 % Virgin PTFE Resin — ensartet kvalitet, batch efter batch

Premium Rubber Core — højkvalitets elastomerer med fuld sporbarhed

Fuld indkapsling — PTFE dækker fuldstændigt gummikernen — ingen blotlagt gummi

FDA-kompatible kvaliteter tilgængelige — EPDM- og silikonekvaliteter opfylder FDA-kravene

Fuld sporbarhed — materialecertifikater tilgængelige på anmodning

Tilpassede størrelser — fås i standardflangestørrelser og tilpassede dimensioner

Leveringstid — standardstørrelser 5-10 dage; tilpassede størrelser 10-15 dage

Casestudie

På en pesticidfabrik i Zhejiang blev en glasforet reaktor udsat for krævende kemiske bearbejdningsbetingelser med daglig trykcyklus mellem -0,09 MPa vakuum og 0,8 MPa nitrogentryk.

På grund af gentagne vakuum- og positivt tryksvingninger led de originale pakninger af utilstrækkelig genopretning og afspænding af tætningsspænding, hvilket resulterede i hyppige tætningsfejl og lækageproblemer, der påvirkede kontinuerlig produktion.

For at opfylde kravene til kemisk resistens, kompressionsgenvinding og dynamisk tætningsydeevne blev der installeret gummikerne PTFE-indkapslede pakninger med en takket forseglingsoverflade som en erstatningsløsning. Det ydre PTFE-lag giver fremragende modstandsdygtighed over for ætsende kemikalier, mens gummikernen leverer overlegen elasticitet og kompressionskompensation, hvilket gør det muligt for pakningen at rumme gentagne vakuum- og trykændringer.

Efter udskiftning har reaktoren fungeret pålideligt i over 1 år uden lækage eller tætningsfejl, hvilket væsentligt forbedrer udstyrets stabilitet og driftssikkerhed.

FAQ

Q: Hvad er en PTFE-kuvertgummipakning med vandmærkelinje, og hvornår skal jeg bruge den?

A: En PTFE-gummibelagt pakning består af en gummikerne, der er fuldt indkapslet i en PTFE-belægning, med et vandreslet (siret) overflademønster på tætningsfladen. Gummikernen giver sammentrykkelighed og genopretning, tilpasser sig ujævne flanger og kompenserer for boltafslapning.

PTFE-belægningen giver kemisk resistens og forhindrer medieforurening. Vandkurvoverfladen giver et pålideligt tætningsgreb under lavt boltmoment.

Brug det når: Glasforede flanger, plastflanger, FRP-flanger, tætning med lavt drejningsmoment påkrævet, ujævne eller beskadigede flangeoverflader, applikationer, der kræver både kemisk resistens og kompressibilitet.

Hvornår man IKKE skal bruge det: Ekstreme temperaturer over +200°C (brug ekspanderet PTFE eller metalkappe), applikationer, hvor gummikernen ikke er kompatibel med mediet (bekræft kemisk kompatibilitet), eller højtryksservice, der kræver ekstrem modstand mod udblæsning.

Q: PTFE gummibelagt vs ekspanderet PTFE, hvilken skal jeg vælge til glasforede flanger?

A: Begge er fremragende til glasforede flanger, men de har forskellige prioriteter.

PTFE gummibelagt: Gummikerne giver maksimal kompressibilitet og genvinding. Vandkrusende overflade giver tætningsgreb ved det laveste drejningsmoment. PTFE-belægning giver kemisk resistens.

Bedst når: Du har brug for maksimal flangebeskyttelse, det lavest mulige drejningsmoment, og gummikernematerialerne er kompatible med dine medier.

Udvidet PTFE (ePTFE): ren PTFE, ingen gummikerne. Passer til flangeuregelmæssigheder. Fremragende kemisk resistens og temperaturområde.

Bedst når: Dit medie er ikke kompatibelt med nogen gummikerne, du har brug for FDA/USP-overensstemmelse, eller du har brug for bredere kemisk kompatibilitet.

Hurtig regel:

Laveste drejningsmoment + gummikompatibilitet → PTFE gummibelagt.

Kemisk kompatibilitet + FDA-overholdelse → ePTFE.

Q: Hvad er begrænsningerne - og hvad er de mest almindelige fejl?

EN: Temperatur: -180°C til +200°C (afhængig af gummikerne).

Kemisk: pH 0-14, PTFE-belægning giver universel modstand, men gummikernen har kemiske begrænsninger.

Tryk: Lavere end metalkernepakninger, ikke til ekstremt højt tryk.

Tre almindelige fejl:

(1) Brug af den forkerte gummikerne til mediet: PTFE-belægning beskytter gummikernen, men hvis PTFE er beskadiget, skal gummikernen være kompatibel med mediet.

(2) Overspænding: gummikernen er blød; overdreven kompression kan beskadige PTFE-belægningen; brug lavt drejningsmoment med kontrolleret installation.

(3) Overskridelse af temperaturgrænser: Gummikernetemperaturgrænsen er lavere end PTFE-belægningen; den samlede pakningsgrænse er sat af gummikernen, ikke PTFE.
