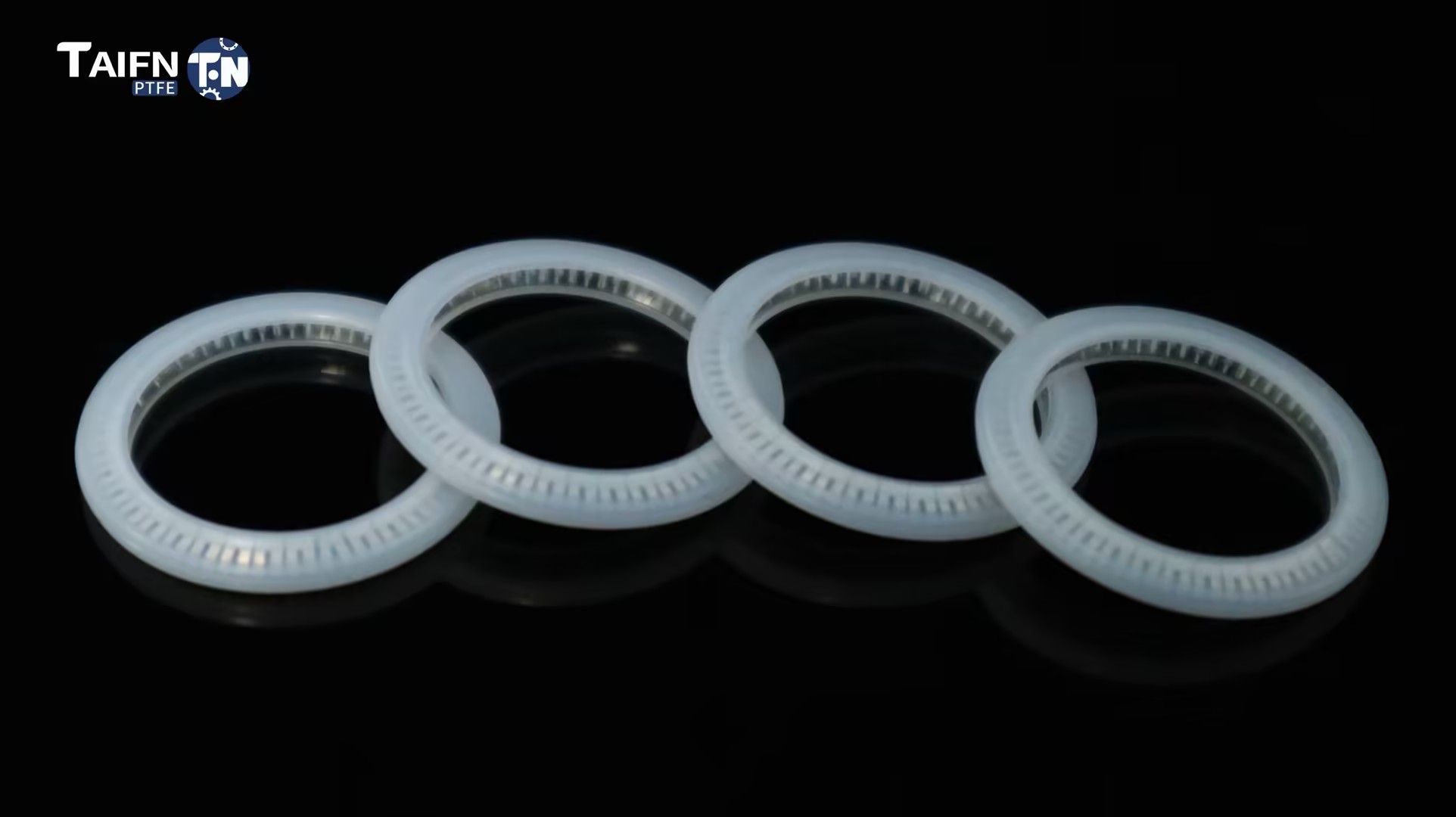

U-type fjederforsynet tætning

U-type fjeder energized Seal består af en U-formet PTFE-kappe og en indvendig metalfjeder, hvilket gør den velegnet til en lang række driftsforhold, herunder statiske, frem- og tilbagegående og roterende applikationer. Som professionel leverandør af PTFE tætningsløsninger har Taifno ISO 9001 og ISO 14001 certificeringer, og vores produkter overholder standarder som CE og FDA. Vi tilbyder OEM-tilpasningstjenester; Du er velkommen til at indsende dine ansøgningsoplysninger, så giver vi et tilbud og følger op inden for 24 timer.

Send forespørgsel

Produkt beskrivelse

Fjederen i den fjederaktiverede tætning af U-typen giver tætningskraft under nultryksforhold; når systemtrykket kommer ind i det U-formede hulrum, tvinger det tætningslæberne tættere mod akslen, jo højere tryk, jo tættere tætning.

Ydermere tilbyder PTFE-materialet fremragende universel kemisk resistens og et bredt driftstemperaturområde på -180°C til +200°C; den understøtter tryk op til 40 MPa (dynamisk) / 60 MPa (statisk) og lineære hastigheder op til 15 m/s, hvilket gør den velegnet til en bred vifte af driftsforhold.

Hvad er en U-type fjederforsynet tætning?

U-type fjederaktiveret tætning er en PTFE U-formet kappe med en metalfjeder indeni. Det er et ensrettet tætningselement designet til stang (indvendig tætning) eller stempel (ekstern tætning) applikationer.

Sådan fungerer det:

Nultryk: Fjederen giver den indledende tætningskraft, forsegler, selv når systemet ikke er under tryk

Under tryk: Systemtrykket trænger ind i U-hulrummet og skubber tætningslæberne hårdere mod den matchende overflade, tryk = tættere tætning

Selvenergigivende: Fjeder kompenserer for slid, hardwaretolerancer og termisk cykling, bevarer tætningskraften over tid

U-Type vs V-Type: Hvilken en har du brug for?

Feature	U-type	V-type
Forseglingsretning	Radial — stempelstænger, ventilstammer	Aksial - flanger, dæksler, endeflader
Bedst til	Dynamisk tætning (frem- og tilbagegående/roterende)	Statisk tætning
Trykområde	Op til 40-60 MPa	Op til 60 MPa
Hastighed	Op til 15 m/s (frem- og tilbagegående)	Lavere — statisk eller lav hastighed roterende

Hvorfor vælge U-Type?

Problem	Hvordan U-Type løser det
O-ringe lækker ved nul tryk	Fjeder giver tætningskraft - ingen "startlækage"
Gummi nedbrydes i kemikalier	PTFE-jakke er kemisk inert — pH 0-14, universel modstand
Elastomerer fejler over +150°C	Håndterer -180°C til +200°C
Høj friktion — stick-slip	PTFE har den laveste friktion — jævn bevægelse, ingen stick-slip
O-ringe fejler på bevægelige aksler	Designet til frem- og tilbagegående og roterende bevægelse - dynamisk tætning
Hyppig udskiftning	Fjeder kompenserer for slid - holder år, ikke måneder

Sammenlignings- og udvalgsguide

U-Type vs O-Ring vs V-Type

Feature	U-type fjedertætning	O-ring	V-type fjedertætning
Nultryksforsegling	✅ Ja — fjeder giver kraft	❌ Nej	✅ Ja
Tryk — Dynamisk	Op til 40 MPa	Moderat	Sænke
Tryk — Statisk	Op til 60 MPa	Moderat	Op til 60 MPa
Temperatur	-180°C til +200°C	-180°C til +200°C	-180°C til +200°C
Kemisk resistens	★★★★★ universel	★★☆☆☆	★★★★★
Friktion	★★★★★ laveste	★★★★☆	★★★★★
Akselbevægelse	Frem- og tilbagegående og roterende	Kun statisk	Statisk/lav hastighed
Slidkompensation	✅ Fjeder kompenserer	❌ Nej	✅ Ja
Bedst til	Stempelstænger, ventilstammer	Generel statisk	Flenger, dæksler
Koste	$$$	$	$$$

Hurtig valgvejledning

Hvis din service er...	Vælge...
Stempelstænger, ventilstammer — frem- og tilbagegående bevægelse	U-Type med spiral/cantilever fjeder
Roterende aksler — rotation med lav hastighed	U-Type med cantilever fjeder
Flenger, dæksler, endeflader — statisk tætning	V-type
Generelle formål, lave omkostninger, rene medier	O-ring
Højtryk (op til 60 MPa)	U-Type med back-up ringe
Ekstrem temperatur (-180°C til +200°C)	U-Type med Elgiloy/Hastelloy fjeder
Fødevare/pharma kontakt — FDA overholdelse	U-Type med virgin PTFE jakke

Primære applikationer

Industri	Anvendelse
Kemisk forarbejdning	Stempelpumper, ventilstammer, reaktorer - syrer, opløsningsmidler, aggressive kemikalier
Farmaceutisk	Steril behandling, påfyldningsudstyr — FDA/USP, CIP/SIP-sterilisering
Mad & drikke	Sanitære ventiler, påfyldningsmaskiner — FDA-overholdelse, CIP-væsker
Halvleder	Gas- og kemikalietætninger med høj renhed, vakuumsystemer — ultrarenhed
Olie & Gas	Brøndhovedudstyr, kontrolventiler, pumper — højtryk, H₂S
Rumfart	Hydrauliske systemer, brændstofsystemer — ekstrem temperatur, høj pålidelighed

Real-World-applikationer

Casestudie 1: Kemisk pumpe — 3x længere levetid

Udfordring: Et kemisk anlæg udskiftede gummi O-ringe på stempelpumper, der håndterede opløsningsmidler hver 2.-3. måned på grund af hævelse og hærdning, hvilket forårsagede produktionsafbrydelser.

Løsning: Installeret U-type fjederaktiveret tætning med kulstoffyldt PTFE-kappe og 316 rustfri stålfjeder. Standard AS568A rilledesign bibeholdt.

Resultat: Forseglinger holdt over 9 måneder, 3 gange længere en gummi. Nul lækage. Vedligeholdelsesintervaller forlænget fra uger til sæsoner.

Casestudie 2: Farmaceutisk fyldstof — FDA-overholdelse

Udfordring: En farmaceutisk påfyldningsmaskine krævede en forsegling til en roterende ventil, der håndterede sterilt produkt. Gummi O-ringe kunne ikke bestå FDAs test af ekstraherbare materialer.

Løsning: Medfølgende fjedertætning af U-type med ny PTFE-kappe og 316 rustfri stålfjeder. FDA-kompatibelt materiale. Fuld dokumentation leveres.

Resultat: Bestået FDA-test af ekstraherbare materialer. Forseglingen overlevede gentagne CIP/SIP-steriliseringscyklusser. Ingen udskiftninger i 18 måneder.

Bemærk: Faktiske sagsresultater varierer afhængigt af anvendelsesbetingelserne. Kontakt os for applikationsspecifikke anbefalinger.

Factory Factory Factory Factory

Tekniske specifikationer

Produktegenskaber

Parameter	Værdi
Temperaturområde	-180°C til +200°C (kvalitetsafhængig)
Tryk — Dynamisk	Op til 40 MPa (med back-up ringe: op til 60 MPa)
Tryk — Statisk	Op til 60 MPa
Hastighed — frem- og tilbagegående	Op til 15 m/s
Hastighed — Rotary	Op til 1-3 m/s
Materiale	PTFE jakke + rustfrit stål fjeder (301/316)
Kemisk resistens	pH 0-14 - praktisk talt universel
Forseglingstype	Radial tætning - stang eller stempel

Valgmuligheder for jakkemateriale

Grad	Bedst til	Hovedfordel	Kemisk grænse
Virgin PTFE	Rene kemikalier, FDA-applikationer, generel service	Universal kemisk resistens, laveste friktion, FDA-kompatibel	Blød - lavere slidstyrke
Kulstoffyldt PTFE	Høj hastighed, varmeafledning, antistatisk	Termisk ledningsevne, forbedret krybemodstand	Ikke til stærke oxidationsmidler
Glasfyldt PTFE	Slibende medier, højt slid, slam	Øget mekanisk styrke, slidstyrke	Ikke til HF eller stærk alkali
MoS₂-fyldt PTFE	Klæbende medier, lavt drejningsmoment, forbedret smøreevne	Reduceret friktion, forbedret slidstyrke	Ikke til oxiderende syrer

Fjedermateriale muligheder

Fjeder materiale	Bedst til
301 SS / 316 SS	Generel kemisk service, moderate temperaturer
316L SS	Forbedret korrosionsbestandighed - aggressive kemikalier, saltvand
Elgiloy®	Fremragende korrosionsbestandighed, høj temperatur - rumfart, kritisk
Hastelloy® C-276	Ekstrem korrosionsbestandighed — meget aggressive kemikalier, syrer
Inconel®	Høj temperatur styrke — ekstrem varme (+260°C+)

Valgmuligheder for fjedertype

Fjeder type	Bedst til	Nøglefunktion
Skrueformet fjeder	Højtryk, statisk/lav hastighed dynamisk	Højeste belastning, konsekvent forbelastning
Cantilever fjeder	Dynamisk tætning, slibende medier	Belastning ved læbekanten — skrabevirkning
V-forår	Reduceret friktion, moderat tryk	Blød fjederkarakteristik, lav friktion

Taifno kvalitetssikring

100 % Virgin PTFE Resin — ingen genslibning, intet genbrugsmateriale. Ensartet kvalitet, batch efter batch.

Præcis CNC-bearbejdet — Ingen formomkostninger. Brugerdefinerede størrelser fra 5 mm til 3300 mm diameter.

Fuld sporbarhed — Hver batch kan spores fra råmateriale til færdig forsegling. Materialecertifikater på forespørgsel.

ISO 9001-certificeret — Fremstillingsprocesser certificeret under ISO-kvalitetsstyringssystemer.

FDA-kompatible kvaliteter tilgængelige — Virgin PTFE opfylder FDA 21 CFR 177.1550 og BfR-krav.

Fjederlegeringer tilgængelige — 301/316 SS standard; Elgiloy, Hastelloy, Inconel til ekstreme forhold.

Standardrillekompatibilitet — Passer til AS568A, DIN 3771 standard O-ringsriller.

Test Test Test Test

FAQ

Q: Hvad er en U-type fjederforsynet tætning, og hvornår skal jeg bruge den?

A: En PTFE U-formet jakke med en metalfjeder indeni. Tætner fra nultryk til højt tryk (op til 60 MPa) på bevægelige aksler.

Brug den, når O-ringe eller gummilæbetætninger svigter, på stempelstænger, ventilstammer og dynamiske applikationer, der håndterer aggressive kemikalier, ekstreme temperaturer eller højt tryk.

U-type vs V-type: U-type er radial tætning til stempelstænger og ventilstammer. V-type er aksial tætning, til flanger og dæksler.

Hvis du forsegler en bevægelig stang: vælg U-type.

Ved tætning af en flange eller dæksel: vælg V-type.

Q: Hvor meget koster en fjedertætning af U-type?

A: Omkostningerne afhænger af diameter, jakkemateriale, fjederlegering, fjedertype og mængde. Standardstørrelser starter ved cirka X−X−Y. Brugerdefinerede størrelser angivet pr. tegning.

Pris for fjederlegering: 301/316 SS (standard, laveste pris) → Elgiloy/Hastelloy (ekstrem korrosion/høj temperatur, højere omkostninger).

Fjedertypen påvirker omkostningerne: Spiralformet (højere belastning) vs. udligger (dynamisk skrabning) vs. V-fjeder (lav friktion).
