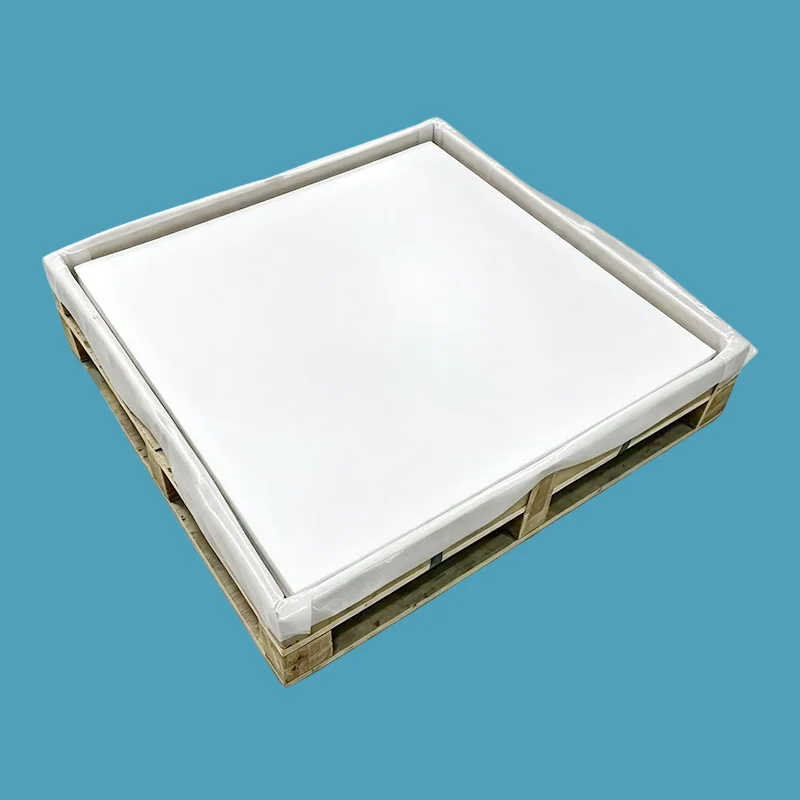

PTFE afskåret og støbt plade

PTFE Skived og Molded Sheet produkter bruges på tværs af kemiske, mekaniske og elektriske industrier. Hvis du leder efter en professionel producent og leverandør af disse produkter, skal du vælge Taifno, og vi kan tilbyde one-station services.

PTFE Skived Sheet: Fremstillet ved rotationsskæring (skiving) fra et støbt PTFE-emne efter sintring. Tynd, præcis, stor bredde, fremragende overfladefinish. Vælg det, når du har brug for tynde plader (0,3-10 mm) med snæver tykkelsestolerance (±0,02 mm), stor bredde (op til 2700 mm) og glat overflade. Ideel til pakninger, foringer, tape og elektrisk isolering.

PTFE støbt plade: Fremstillet ved at kompressionsstøbe PTFE-harpiks til en form, derefter sintring. Tykke, stærke, fremragende mekaniske egenskaber. Vælg det, når du har brug for tykke plader (4-200 mm) til bearbejdning til strukturelle dele, lejepuder, ventilsæder og komponenter, der kræver materialeintegritet.

Fremstillingsproces: Hvad er forskellen?

Den grundlæggende forskel mellem skårede og støbte PTFE-plader ligger i fremstillingsprocessen.

PTFE Skived plade

Fremstillet ved at komprimere PTFE-harpiks til en cylindrisk barre, sintring og derefter rotationsskæring (skive) barren til tynde plader

Producerer tynde plader med fremragende overfladefinish og tæt tykkelsestolerance

Fås i store bredder op til 2700 mm

PTFE støbt plade

Fremstillet ved at kompressionsstøbe PTFE-harpiks til en flad form under tryk, derefter sintring

Producerer tykke, tætte plader med høj mekanisk integritet

Fyldte kvaliteter (glas, kulstof, grafit, MoS₂, bronze) primært tilgængelig i formstøbt pladeform

Skived Sheet Nøglekarakteristika

Vigtigste fordele:

Præcisionstykkelse: ideel til applikationer, der kræver snævre tykkelsestolerancer

Stor bredde: op til 2700 mm bred, velegnet til store flangepakninger

Glat overflade: fremragende overfladefinish, klar til brug

Fleksibel: kan leveres i ruller til tynde målere

Støbt plade Nøglekarakteristika

Vigtigste fordele:

Tykt materiale: ideel til bearbejdning til specialdele

Tæt struktur: fremragende mekanisk styrke

Strukturel integritet: velegnet til bærende applikationer

Fyldte kvaliteter tilgængelige: glas, kulstof, grafit, MoS₂, bronze for forbedrede egenskaber

Sammenlignings- og udvælgelsesguide

Skived plade vs støbt plade

Hurtig valgvejledning

Primære applikationer

Tekniske specifikationer

Egenskaber for PTFE-ark

Tilgængelige størrelser af Skived ark

Tilgængelige størrelser af støbt ark

Kvalitetssikring

100 % Virgin PTFE Resin — ingen genslibning, intet genbrugsmateriale

Fuld sporbarhed — materialecertifikater tilgængelige på anmodning

Præcisionsfremstilling — snævre tykkelsestolerancer for skårne plader

FDA-kompatible kvaliteter tilgængelige — virgin PTFE opfylder FDA-kravene

Fyldte kvaliteter tilgængelige — glas, kulstof, grafit, MoS₂, bronze

Muligheder for store størrelser — op til 2700 mm brede skivede plader, op til 2000×2000 mm støbte plader

Leveringstid — standardstørrelser på lager (24-48 timer); tilpassede størrelser 5-15 dage

Casestudie

En petrokemisk virksomhed i Fujian, Kina, stod over for tilbagevendende tætningsproblemer i et varmevekslerflangesystem, der fungerede under barske forhold med et tryk på 2,5 MPa og en temperatur på 180°C. De originale gummipakninger oplevede accelereret ældning, hævelse og ydeevneforringelse på grund af kontinuerlig eksponering for kemiske medier og forhøjede temperaturer, hvilket resulterede i hyppig pakningsudskiftning, øgede vedligeholdelsesomkostninger og potentielle produktionsafbrydelser.

For at forbedre tætningens pålidelighed udskiftede virksomheden de traditionelle gummipakninger med præcisionsskårne pakninger fremstillet af støbte PTFE-plader. PTFE tilbyder fremragende kemisk resistens, enestående temperaturstabilitet, lavfriktionsegenskaber og langsigtet tætningsydelse, hvilket gør den velegnet til krævende petrokemiske anvendelser. Den støbte PTFE-plade gav ensartet materialedensitet, god dimensionsstabilitet og pålidelig modstand mod korrosive procesmedier.

Efter implementering bibeholdt de PTFE-støbte pladeskårne pakninger stabil tætningsydelse under kontinuerlig drift ved 2,5 MPa og 180°C. Sammenlignet med den tidligere gummipakningsløsning blev levetiden forlænget fra cirka 3 måneder til mere end 2 år, hvilket reducerede vedligeholdelsesfrekvensen betydeligt og forbedrede udstyrets driftssikkerhed.

Ansøgningsresultater:

● Anvendelsesudstyr: Petrokemisk varmeveksler flangesystem

● Driftsbetingelser: 2,5 MPa tryk / 180°C temperatur

● Original løsning: Gummi pakning

● Udskiftningsløsning: Støbt PTFE pladeskåret pakning

● Forbedring af levetid: Forlænget fra 3 måneder til over 2 år

● Fordele: Forbedret kemikalieresistens, reduceret vedligeholdelsesnedetid, lavere udskiftningsomkostninger og forbedret tætningspålidelighed

Denne sag demonstrerer fordelene ved PTFE-støbte plader i højtemperatur, kemisk aggressive tætningsapplikationer, hvilket giver et holdbart og pålideligt alternativ til konventionelle gummipakningsmaterialer i den petrokemiske industri.

FAQ

Spørgsmål: Hvad er forskellen for PTFE-skivede og støbte plader, og hvornår skal jeg bruge hver?

A: Udskåret plade er rotationsskåret fra en støbt PTFE-emne. Den producerer tynde plader (0,3-10 mm) med snæver tykkelsestolerance (±0,02 mm), glat overflade og stor bredde (op til 2700 mm).

Brug afskallet når: Du skal bruge tynde pakninger, foringer, elektrisk isoleringstape eller store flangepakninger, der kræver præcis tykkelse.

Støbt ark kompressionsstøbes direkte. Den producerer tykke plader (4-200 mm) med høj strukturel integritet og mekanisk styrke.

Brug støbt når: Du skal bruge lejepuder, ventilsæder, specialfremstillede dele eller strukturelle tætningsapplikationer.

Hurtig regel:

Har du brug for tynd, præcis, stor bredde? Skived.

Har du brug for tyk, stærk, bearbejdelig? Støbt.

Begge håndterer -180°C til +200°C og pH 0-14 kemikalieresistens.

Spørgsmål: Hvilke tykkelser og størrelsesintervaller er tilgængelige for skåret og støbte plader?

EN: Skivet lagen: Tykkelse 0,1-10 mm (tykkere op til 30 mm tilgængelig). Bredde op til 2700 mm. Tykkelsestolerance så tæt som ±0,02 mm for tynde målere. Fremragende til store pakningsapplikationer, hvor brede plader reducerer sømme.

Støbt plade: Tykkelse 2-200 mm. Størrelse op til 2000×2000mm. Tykkelsestolerance mindre præcis (±0,3-1,0 mm), men materialets integritet er overlegen. Fyldte kvaliteter (glas, kulstof, grafit, MoS₂, bronze) er primært tilgængelige i støbt pladeform for forbedrede mekaniske egenskaber.

Vi leverer begge typer i standard- og specialstørrelser. Har du brug for en bestemt størrelse? Send din specifikation for et tilbud.

Q: Hvad er begrænsningerne og de mest almindelige fejl?

EN: Temperatur: -180°C til +200°C kontinuerlig service.

Kemisk: pH 0-14 universel modstand, IKKE kompatibel med smeltede alkalimetaller eller elementært fluor.

Begrænsninger: PTFE er blødt, deformeres under vedvarende belastning (kold flow/krybning). Skived plade er blødere end støbt plade på grund af fremstillingsprocessen. Støbt plade har bedre mekanisk styrke.

To almindelige fejl:

(1) Ved brug af skåret plader til strukturelle eller tykke applikationer mangler den tykkelsen og den mekaniske styrke. Brug støbt plade til strukturelle dele.

(2) Ved brug af støbt ark til tynde pakninger, der kræver snæver tolerance, er tykkelsestolerancen løsere. Brug skåret plader til præcisions tynde påføringer.
