A V-type fjederforsynet tætninger designet til at opretholde pålidelig tætningsydelse, når konventionelle elastomertætninger kæmper med tryk, temperatur, kemisk eksponering, lavhastighedsdrift eller lange perioder med inaktivitet. Dens V-formede tætningsprofil arbejder sammen med en indvendig fjederspænder for at opretholde kontakten mod den parrende overflade. Dette design kan give stabil tætningsydelse på tværs af en bred vifte af industrielle driftsforhold.
Denne artikel forklarer, hvordan V-Type fjederforsynede tætninger virker, hvorfor fjederaktivering betyder noget, hvordan materiale og fjedervalg påvirker levetiden, hvor disse tætninger er almindeligt anvendte, og hvordan man undgår almindelige installations- og driftsproblemer. Den giver også en praktisk sammenligningstabel og fejlfindingstjekliste for ingeniører, vedligeholdelsesteams, udstyrsproducenter og industrielle købere.

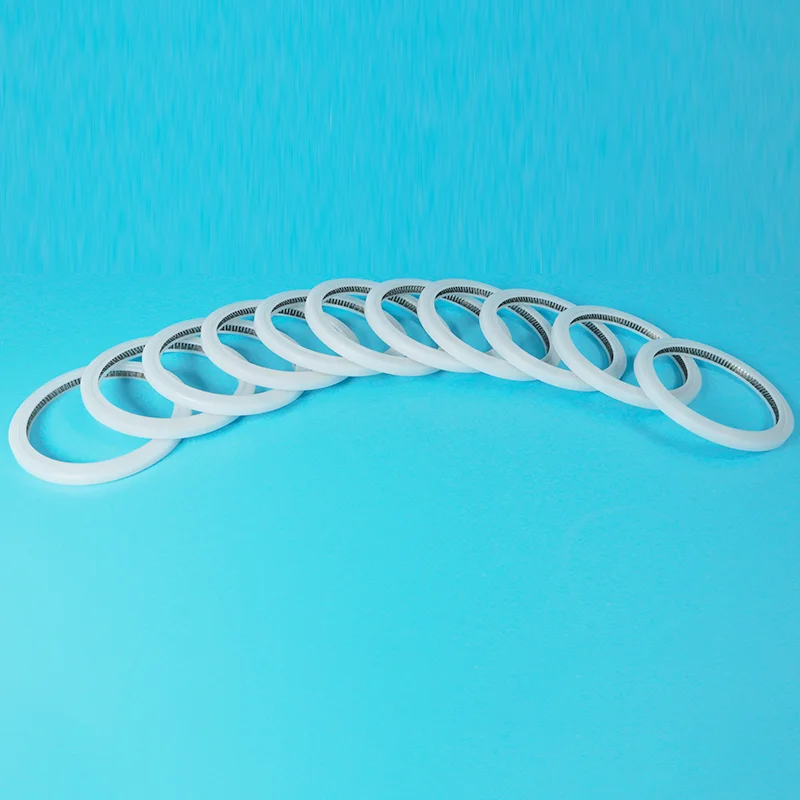

En V-Type Spring Energized Seal er en præcisionsforseglingskomponent, der kombinerer en V-formet tætningsprofil med et fjederelement. Tætningen er typisk fremstillet af en højtydende polymer såsom PTFE eller en modificeret PTFE-forbindelse, mens fjederen giver kontinuerlig radial eller aksial belastning mod tætningsoverfladen.
I modsætning til en konventionel elastomertætning, der i vid udstrækning er afhængig af sin egen elasticitet for at opretholde tætningskontakt, bruger en fjederaktiveret tætning en uafhængig energigivende mekanisme. Dette gør designet særligt anvendeligt, når tætningsmaterialet har begrænset elasticitet, eller når udstyret fungerer under krævende termiske, kemiske eller mekaniske forhold.
Den V-formede profil kan også konstrueres til at styre kontakttrykket og tilgodese specifikke installationsgeometrier. Afhængigt af applikationen kan tætningen være designet til statisk tætning, frem- og tilbagegående bevægelse, roterende bevægelse eller specielle trykforhold.
Fjederen er et af de vigtigste funktionelle elementer i tætningssystemet. Når tætningen er monteret, genererer fjederen en indledende kontaktkraft mellem tætningslæben og den sammenkoblende overflade. Denne kraft hjælper med at lukke små mellemrum og opretholde kontakt, før systemtrykket er fuldt etableret.
Når det indre systemtryk stiger, kan trykket virke på tætningsprofilen og forbedre kontaktkraften i tætningsområdet. Denne kombination af fjederkraft og systemtryk gør det muligt for tætningen at opretholde en stabil tætningsgrænseflade på tværs af skiftende driftsforhold.
Fjederkonfiguration skal vælges i henhold til applikationen. Forskellige fjederdesigner kan give forskellige belastningskarakteristika, friktionsadfærd og modstandsdygtighed over for kemiske eller termiske miljøer.
Geometrien af en V-type fjederforsynet tætning har direkte indflydelse på, hvordan tætningskraften fordeles. En veldesignet profil kan skabe kontrolleret kontakt langs tætningsfladen uden at skabe unødvendig friktion.
Denne balance er især vigtig i dynamiske applikationer. For højt kontakttryk kan øge friktion og varmeudvikling, mens utilstrækkeligt kontakttryk kan resultere i lækage. Den V-formede struktur giver et nyttigt fundament til at skræddersy tætningsprofilen til udstyrets driftskrav.
| Designfunktion | Funktionel rolle | Potentiel fordel |
|---|---|---|
| V-formet profil | Styrer tætningskontakt | Balanceret tætningskraft |
| Fjeder energigiver | Bevarer kontakttrykket | Forbedret lavtryksforsegling |
| Polymer jakke | Adskiller mediet fra hardwaren | Kemisk og temperaturbestandighed |
Fjederaktiverede tætninger vælges ofte, når en konventionel elastomertætning ikke kan give den nødvendige kombination af kemisk modstand, temperaturevne, lav friktion og dimensionsstabilitet.
PTFE-baserede materialer kan give fremragende modstandsdygtighed over for mange aggressive kemikalier og procesvæsker.
Specialiserede polymerforbindelser kan understøtte applikationer, der involverer forhøjede eller hurtigt skiftende temperaturer.
Korrekt udvalgte PTFE-forbindelser kan reducere friktion og slid i dynamiske tætningssystemer.
Fjederen kompenserer for visse ændringer i tætningskontakten, da tætningen fungerer over tid.
Disse fordele betyder ikke, at hver fjederforsynet tætning er egnet til ethvert miljø. Korrekt materialevalg, rilledesign, overfladefinish, trykklassificering, temperaturområde og installation er lige så vigtige.
Materialevalg bør begynde med de faktiske driftsbetingelser snarere end tætningsformen alene. Polymerkappen skal modstå procesmediet, temperatur, tryk, friktion og forventet bevægelse.
| Materiale | Typisk styrke | Fælles overvejelser |
|---|---|---|
| Virgin PTFE | Fremragende kemikalieresistens og lav friktion | Kan kræve forstærkning til krævende slidforhold |
| Kulstoffyldt PTFE | Forbedret slid og formstabilitet | Sammensætningens kompatibilitet bør kontrolleres omhyggeligt |
| Glasfyldt PTFE | Forbedrede kompressions- og slidegenskaber | Kan øge slid på parringsoverfladen i nogle dynamiske systemer |
| PEEK-baserede forbindelser | Høj mekanisk ydeevne og temperaturydelse | Højere materialeomkostninger og applikationsspecifik forarbejdning |
Fjedermaterialet har også betydning. Rustfrit stål, korrosionsbestandige legeringer og andre specialiserede fjedermaterialer kan overvejes afhængigt af det kemiske miljø, temperatur og påkrævet træthedsbestandighed.
At vælge en tætning alene efter nominel størrelse er en af de mest almindelige årsager til dårlig tætningsydelse. Ingeniører bør evaluere det komplette driftsmiljø.
Kombinationen af polymerydelse og fjederaktivering gør det muligt for V-Type Spring Energized Seals at tjene en bred vifte af industrielle applikationer.
I meget krævende applikationer bør forseglingen valideres under repræsentative driftsforhold i stedet for udelukkende at vælges fra en katalogbeskrivelse.
En konventionel elastomer O-ring kan være en økonomisk og yderst effektiv løsning til mange anvendelser. Fjederaktiverede design bliver imidlertid attraktive, når driftsbetingelserne overstiger de praktiske muligheder for standard elastomertætninger.
| Faktor | Konventionel elastomertætning | V-type fjederforsynet tætning |
|---|---|---|
| Elasticitet | Stoler stærkt på elastomer egenskaber | Fjeder giver ekstra energi |
| Kemisk resistens | Afhænger stærkt af elastomer type | Kan være fremragende med egnede PTFE-forbindelser |
| Friktion | Varierer med materiale og smøring | Kan være lav med passende polymerforbindelser |
| Temperatur evne | Materiale afhængig | Polymermuligheder med høj temperatur er tilgængelige |
| Designfleksibilitet | Standardprofiler er bredt tilgængelige | Profiler, materialer og fjedre kan være applikationsspecifikke |
Selv en højkvalitets V-Type Spring Energized Seal kan svigte for tidligt, hvis installationsprocessen beskadiger tætningslæben eller sætter tætningen under uegnet mekanisk belastning.
For dynamisk udstyr er aksel- eller boringsoverfladetilstanden særlig vigtig. Ridser, overdreven ruhed, skarpe bearbejdningsmærker eller forurening kan skabe lækagebaner og fremskynde tætningsslid.
| Problem | Mulig årsag | Anbefalet tjek |
|---|---|---|
| Lækage | Forkerte dimensioner, beskadiget læbe, utilstrækkelig energitilførsel | Kontroller rille, tætningsprofil, fjeder og samling |
| Høj friktion | For stor kontaktkraft, dårlig smøring, uegnet materiale | Gennemgå fjederbelastning, materiale, hastighed og overfladefinish |
| Hurtig slid | Ru parringsoverflade eller slibende medier | Efterse overfladens tilstand og materialekompatibilitet |
| Ekstrusionsskader | Overdreven frigang eller tryk | Gennemgå tryk, mellemrum, backup-design og tætningsmateriale |
| Tætningsdeformation | Forkert installation eller temperatureksponering | Efterse monteringsprocedure og termiske forhold |
At vælge leverandør handler om mere end at sammenligne enhedspriser. En pålidelig tætningspartner bør være i stand til at forstå applikationen, anbefale passende materialer, opretholde dimensionskonsistens og yde teknisk support, når der opstår problemer.
Ningbo Taifno PTFE Plastic Products Co., Ltd.fokuserer på PTFE-baserede tætnings- og plastprodukter og kan levere applikationsorienterede løsninger til kunder, der har behov for tilpassede tætningskomponenter. For industrielle købere kan det at arbejde direkte med en producent forenkle kommunikationen om materialer, dimensioner, profiler og produktionskrav.
Hvad er den primære funktion af en V-type fjederforsynet tætning?
Dens primære funktion er at opretholde en kontrolleret tætningsgrænseflade mellem to sammenkoblende overflader. Polymerkappen danner tætningsbarrieren, mens fjederen leverer kontinuerlig energigivende kraft.
Er V-type fjederforsynede tætninger velegnede til dynamiske applikationer?
Ja. Afhængigt af profil, materiale, fjederkonfiguration, hastighed, tryk og overfladetilstand kan de designes til frem- og tilbagegående eller roterende applikationer.
Hvorfor bruges PTFE almindeligvis til fjederforsynede tætninger?
PTFE giver lav friktion og stærk modstand mod mange kemikalier. Forskellige PTFE-forbindelser kan også konstrueres til at forbedre slidstyrke, stivhed og dimensionsstabilitet.
Kan en V-type fjederforsynet tætning tilpasses?
Ja. Tilpasning kan omfatte dimensioner, tætningsprofil, polymerblanding, fjedermateriale, fjederkonfiguration og andre applikationsspecifikke krav.
Hvilke oplysninger skal jeg give, når jeg anmoder om et segltilbud?
Angiv tætningsdimensioner, rilledimensioner, hvis de er tilgængelige, driftstryk, temperatur, bevægelsestype og hastighed, tætningsmedium, aksel eller boringsmateriale, overfladefinish og forventede serviceforhold. Tegninger eller eksisterende tætningsprøver kan også gøre udvælgelsesprocessen mere nøjagtig.
Hvad er den mest almindelige årsag til for tidlig forseglingsfejl?
For tidlig fejl kan skyldes forkert dimensionering, inkompatible materialer, for stor frigang, dårlig overfladefinish, forkert installation, uegnet fjederbelastning eller driftsforhold uden for designområdet.
En V-Type Spring Energized Seal kan være en yderst effektiv løsning, når en applikation kræver kontrolleret tætningskraft, lav friktion, kemisk modstand, temperaturbestandighed og pålidelig ydeevne under skiftende driftsforhold. Dens V-formede tætningsprofil og fjederenergigiver arbejder sammen for at bevare kontakten, mens den imødekommer begrænsningerne ved mindre elastiske tætningsmaterialer.
Selve tætningen er dog kun en del af det komplette tætningssystem. Korrekt materialevalg, fjederkonfiguration, rillegeometri, tryk, temperatur, overfladefinish, frigang, installation og driftshastighed påvirker alle den endelige ydeevne.
For udstyrsproducenter, vedligeholdelsesteams, distributører og industrielle købere bør valg af den rigtige V-type fjederforsynet tætning derfor begynde med anvendelseskravene i stedet for blot at vælge en standardstørrelse. En teknisk erfaren producent kan hjælpe med at gøre disse driftsparametre til en praktisk tætningsløsning.
Ningbo Taifno PTFE Plastic Products Co., Ltd.kan støtte kunder, der leder efter PTFE-tætningsløsninger, tilpassede dimensioner og applikationsspecifikke krav. Del din tegning, dimensioner, driftstryk, temperatur, medium og bevægelsesforhold med vores team for at diskutere en passende løsning.
Kontakt osi dag for at diskutere dine V-Type Spring Energized Seal-krav.
