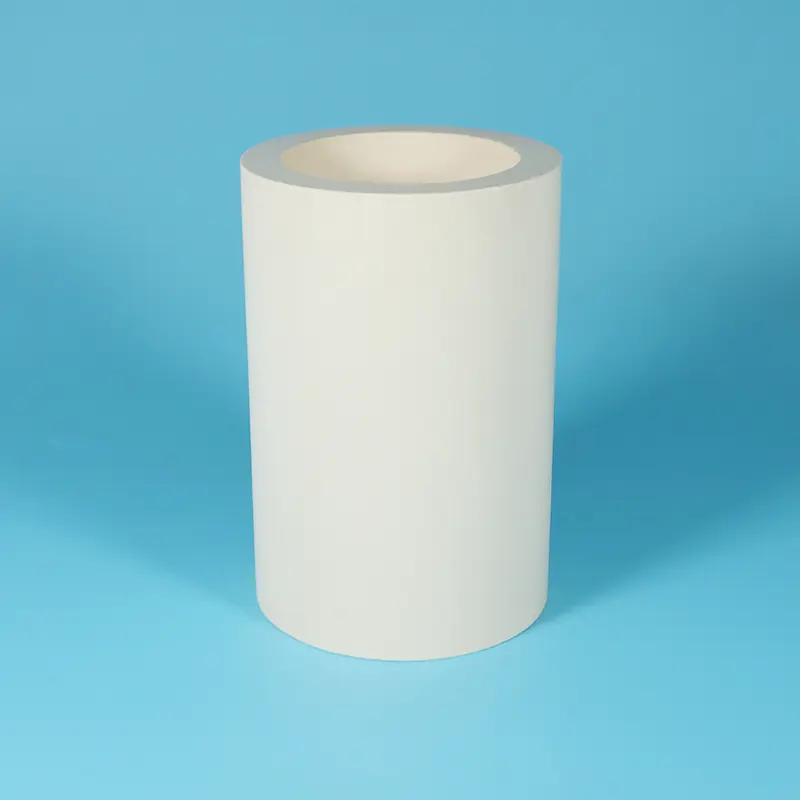

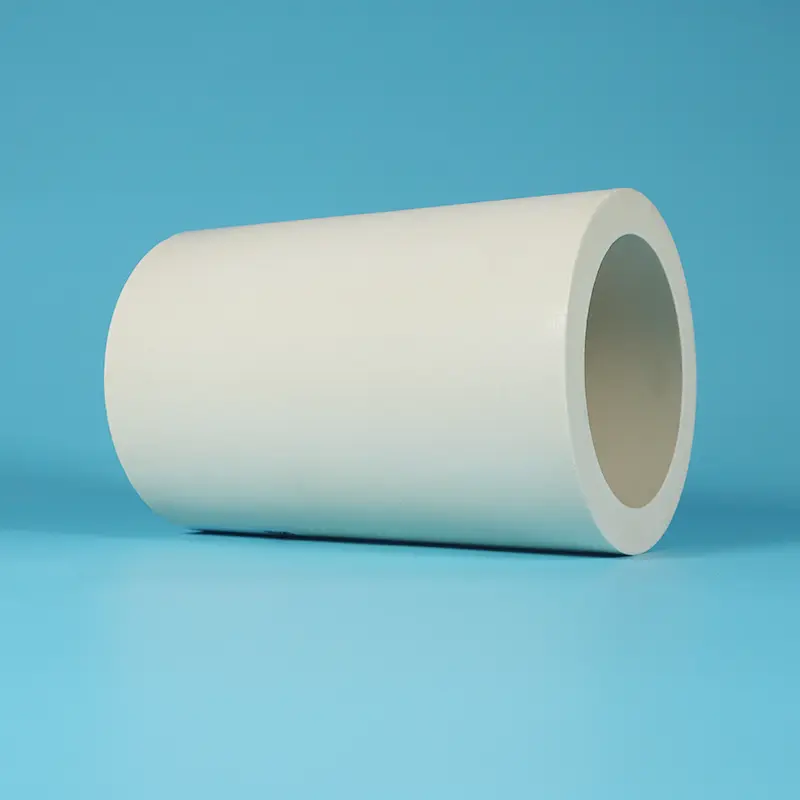

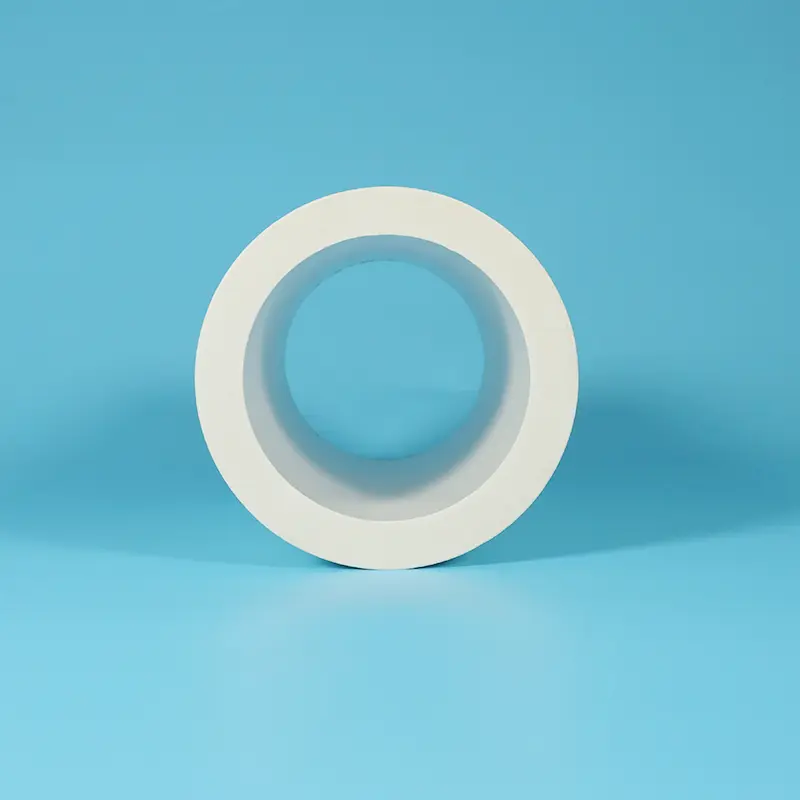

PEEK-foret PTFE kompositrør

PEEK-foret PTFE kompositrør er et PTFE rør som den ydre matrix med en PEEK (Polyether Ether Ketone) liner bundet til indervæggen. Som en professionel fabrik i Kina kan Taifno tilbyde dette produkt.

PEEK er en semi-krystallinsk termoplastisk ingeniørplast med en glasovergangstemperatur på 143°C, smeltepunkt på 343°C og kontinuerlig driftstemperatur op til 250°C. Den tilbyder enestående hydrolyseresistens (modstår 300°C højtryksdamp), kemisk resistens (kun opløselig i koncentreret svovlsyre), fremragende slidstyrke og en ekstremt lav friktionskoefficient.

PEEK-foringen kommer i direkte kontakt med de transporterede medier, hvilket giver slidstyrke og lavfriktionsfunktionalitet; det ydre PTFE-lag beskytter mod det ydre kemiske miljø og tilbyder overordnet korrosionsbeskyttelse.

Specifikation: Samlet massefylde 2,0-2,2 g/cm³, PEEK linerhårdhed Shore D 85-90, kontinuerlig driftstemperatur -100°C til +250°C, PEEK friktionskoefficient 0,15-0,35 (selvsmørende), kemisk modstandsdygtighed modstår stort set alle medier (undtagen svovlsyre).

Sådan vælger du:

PPL-fyldt PTFE-rør → Homogent modificeret materiale, høj temperatur + korrosionsbestandighed + selvsmøring

PEEK-foret PTFE-kompositrør → Kompositstruktur, indre lag for slidstyrke og lav friktion + ydre lag for kemisk resistens

Udvælgelsesregel: Medier med meget slid eller ekstremt lav friktion inde i røret + eksponering for kemisk korrosion uden for røret → PEEK-foret PTFE kompositrør

Design af sammensat struktur

PEEK Liner

Slidbestandigt væskekontaktlag med lav friktion og høj kapacitet

PEEK (Polyether Ether Ketone) er en semi-krystallinsk termoplastisk ingeniørplast kendt for sin enestående kombination af egenskaber:

① Ekstremt lav friktionskoefficient

Friktionskoefficient så lav som 0,15-0,35 (under selvsmørende forhold)

Overlegen i forhold til de fleste ingeniørplastik, nærmer sig PTFEs smøreydelse

Ideel til væskeoverførsel med høj hastighed og høj forskydning, reducerer trykfald og energitab

② Fremragende slidstyrke

Slidstyrke er langt bedre end PTFE og PPL

Opretholder enestående slidstyrke selv i højhastighedsmedier, der indeholder faste partikler

Forlænger rørets levetid markant, reducerer slidlækage forårsaget af partikelerosion

③ Høj belastningskapacitet

Trækstyrke 90-100 MPa (langt over PTFE's 20-30 MPa)

Bøjningsstyrke 165 MPa, bøjningsmodul 4,1 GPa

Tåler højtryksvæskepåvirkning uden deformation, velegnet til højtrykshydraulik- og væskeoverførselssystemer

④ Fremragende højtemperaturmodstand

Glasovergangstemperatur 143°C

Smeltepunkt 343°C

Kontinuerlig servicetemperatur op til 250°C (sammenlignelig med PTFEs 260°C)

Enestående hydrolyseresistens, modstår 300°C højtryksdamp uden nedbrydning

⑤ Fremragende kemisk resistens

Kun opløselig i koncentreret svovlsyre

Modstår stærke syrer (fortyndet svovlsyre, saltsyre, salpetersyre), stærke baser, organiske opløsningsmidler, olier og kulbrinter

Kombineret med PTFE ydre lags korrosionsbeskyttelse, dobbeltbarriereforsvar

PTFE ydre lag

Kemisk barriere og anti-stick lag

Det ydre lag af PTFE giver:

Overlegen kemisk korrosionsbestandighed: pH 0-14, modstår stort set alle kemikalier

Non-stick egenskaber: forhindrer ekstern forurening vedhæftning, nem at rengøre

Elektrisk isolering: fremragende dielektriske egenskaber

Beskytter PEEK liner mod eksternt kemisk angreb

Synergistisk effekt af den sammensatte struktur

Denne "stærke indvendige, modstandsdygtige yderside" kompositstruktur overvinder ydeevnebegrænsningerne for enkeltmaterialer:

PTFE-rør utilstrækkelig trykkapacitet → PEEK foring giver strukturel styrke

PEEK-rør ringere kemisk modstand mod PTFE → PTFE ydre lag giver korrosionsisolering

Virgin PTFE indervæg sårbar over for partikelerosion → PEEK liner modstår slid og erosion

Tekniske specifikationer

Samlet rørydelse

PEEK Liner Performance

Ydelse af PTFE Ydre lag

Note: Ovenstående værdier er typiske laboratoriedata. Den faktiske ydeevne kan variere afhængigt af foringstykkelsesforhold, kompositproces og påføringsforhold. Brugerdefinerede foringstykkelsesforhold er tilgængelige efter anmodning.

Tilgængelige formularer

Hvorfor vælge PEEK-foret PTFE kompositrør?

1. Ekstremt lav indre vægfriktion

PEEK liners friktionskoefficient er så lav som 0,15-0,35 (selvsmørende), langt lavere end metalrørs indervægge. Ved transport af medier med høj viskositet eller høj hastighed reduceres trykfaldet betydeligt, og pumpens energiforbrug falder. Ideel til væskeoverførsel over lange afstande og fine kemikalierør.

2. Ultra-høj slidstyrke på indre væg

Ved transport af slibende medier, der indeholder faste partikler, opslæmninger, katalysatorer og lignende materialer, slides jomfruelige PTFE-rørs indre vægge let af erosion, hvilket fører til lækage og hyppig udskiftning. PEEK liners slidstyrke er langt bedre end PTFE, hvilket forlænger rørets levetid betydeligt og reducerer vedligeholdelses- og udskiftningsfrekvensen.

3. Ydre lag af PTFE giver fuldstændig kemisk beskyttelse

Det ydre PTFE-lag modstår stærke syrer, stærke alkalier og organiske opløsningsmidler, fuld pH 0-14 dækning. Selv når rørets ydre udsættes for ætsende kemiske miljøer (såsom syretåge eller kemiske sprøjt), giver det ydre lag af PTFE effektiv beskyttelse, der beskytter PEEK-foringen mod ydre angreb.

Det forhindrer også eksterne urenheder i at trænge igennem og forurene de indre medier.

4. Anti-permeation ydeevne

PEEK tilbyder fremragende anti-permeationsegenskaber, der effektivt blokerer gas- og væskegennemtrængning. Kombineret med det ydre PTFE-lags lave permeabilitet overstiger kompositrørets overordnede anti-gennemtrængningsevne den for virgin PTFE-rør. Ideel til medier med høj renhed, flygtige kemikalier og gasoverførsel.

5. Høj temperatur og højtryksstabilitet

PEEK-foringen modstår 250°C kontinuerlig driftstemperatur og højtrykspåvirkninger, mens PTFE-yderlaget klarer 260°C. Kompositrøret modstår deformation, delaminering og afskalning under høje temperaturer og højtryksforhold, hvilket langt overgår krybnings- og trykbegrænsningerne for jomfruelige PTFE-rør.

6. Glat indre overflade

PEEK-foringens glatte overflade modstår medievedhæftning, hvilket forbedrer effektiviteten CIP (Clean-in-Place) og SIP (Sterilize-in-Place).

Velegnet til farmaceutiske, fødevare-, kemiske industrier med høj renhed og andre industrier med strenge krav til renlighed.

PEEK-foret PTFE kompositrør vs. andre PTFE-baserede rør

Regler for hurtig udvælgelse:

Partikelladet eller højhastighedsmedie indvendigt + kemisk korrosion udvendigt + lavfriktions indervæg påkrævet → PEEK-foret PTFE-kompositrør

Partikelfrit medie indeni + kun korrosionsbestandighed → Virgin PTFE-rør (lavere pris)

Tætninger/lejer (ikke rør) + høj temperatur + korrosion → PPL fyldt rør

Mekaniske tætninger (ikke rør) + tung belastning + ingen korrosion → Bronze+MoS₂ fyldt rør

Ansøgninger

Kemisk kompatibilitet

PEEK Liner kemisk kompatibilitet

PTFE ydre lag kemisk kompatibilitet

Samlet konklusion

Den kemiske kompatibilitet af PEEK-forede PTFE kompositrør dækker langt de fleste industrielle medier. Den eneste væsentlige undtagelse er koncentreret svovlsyre (PEEK er ikke resistent), hvis koncentreret svovlsyreoverførsel er påkrævet, skal du overveje virgin PTFE-rør eller PPL-fyldte rør.

Til eksterne miljøer modstår det ydre PTFE-lag stort set al kemisk korrosion, hvilket gør det muligt at begrave kompositrøret direkte under jorden eller udsættes for kemiske sprøjtmiljøer.

Kvalitetssikring

100% Virgin PTFE og PEEK-harpikser:intet genbrugsmateriale, ingen genslibning

Højkvalitets PEEK Liner:importerede eller indenlandske højkvalitets PEEK-råvarer til rådighed

Avanceret sammensat proces:stærk binding mellem foring og ydre lag - ingen delaminering, ingen afskalning

Tilpasset foringstykkelse:skræddersyet til tryk, slitage og omkostningskrav

Fuld sporbarhed:materialecertifikater tilgængelige efter anmodning

Præcisions dimensionskontrol:snævre ID/OD-tolerancer sikrer installationskompatibilitet

Leveringstid:standardstørrelser på lager (48-72 timer); tilpassede størrelser 7-15 dage

FAQ

Q: Hvad er forskellen mellem et PEEK-foret PTFE-kompositrør og et PPL-fyldt PTFE-rør? Hvilken skal jeg vælge?

A: De vigtigste forskelle er produktform og ansøgningsscenarie.

Regler for hurtig udvælgelse:

Transport af partikelfyldte medier, opslæmninger, højhastighedsvæsker gennem rør → PEEK foret kompositrør

Ventiltætninger, stempelringe, styreringe (ikke rør) → PPL Fyldt rør (højere temperaturkapacitet)

Ekstremt højt slid inde i røret + kemisk korrosion udvendigt → PEEK foret kompositrør

Bundlinjen: PEEK foret kompositrør er designet til "rørføring", der specifikt adresserer indvendig vægslid og friktionsproblemer i væskeoverførsel.

PPL-fyldt rør er designet til "tætninger", specifikt rettet mod højtemperatur + korrosiv tætning og selvsmøring.

Q: Hvilket tryk kan PEEK-foret PTFE-kompositrør modstå? Vil det delaminere eller skalle?

A: Trykkapaciteten af ​​PEEK-forede PTFE-kompositrør afhænger af foringstykkelse og kompositproceskvalitet.

Standard specifikationer: Modstå medium- til højtryksvæskeoverførsel (nøjagtigt tryk afhænger af diameter, vægtykkelse og foringstykkelse, kontakt os med dine driftsparametre for evaluering)

Anti-delaminering design: Vi bruger specialiserede kompositprocesser, der skaber kemisk binding og mekanisk sammenlåsning ved PEEK/PTFE-grænsefladen, bindingsstyrken overstiger langt almindelig fysisk laminering

Termisk ekspansion matchning: PEEK og PTFE har sammenlignelige termiske udvidelseskoefficienter (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), hvilket minimerer risikoen for delaminering fra differentiel termisk udvidelse over hele temperaturområdet

Anbefalet driftsområde: Ingen delaminering eller afskalning under normale forhold inden for -100°C til +250°C kontinuerlig drift

Henstilling: For ekstremt højtryk eller alvorlige termiske cyklusforhold, bedes du angive detaljerede parametre, vores team kan udføre tilpassede evalueringer og procesoptimering.

Q: Hvor tyk kan PEEK liner være? Er en tykkere liner altid bedre?

A: PEEK liner tykkelse varierer typisk fra 0,5-3,0 mm. Den optimale tykkelse afhænger af følgende faktorer:

Design filosofi: Kompositrøret er ikke "jo tykkere, jo bedre." For stor foringstykkelse øger væggens stivhed, reducerer fleksibiliteten og øger omkostningerne (PEEK er langt dyrere end PTFE).

Kompositstrukturen tilstræber "optimal kombination af indre og ydre materialeegenskaber", foringen skal kun tilfredsstille krav til slidstyrke og lavfriktion, mens det ydre lag giver strukturel støtte og kemisk beskyttelse.

Bestemmende faktorer for tykkelse:

Mediers slibeevne (partikelkoncentration, strømningshastighed)

Systemets driftstryk

Rør diameter

Temperaturkrav

Henstilling: Giv dine specifikke driftsbetingelser (medietype, partikelindhold, strømningshastighed, tryk, temperatur), vores team vil anbefale den optimale linertykkelsesløsning til at opfylde ydeevnekravene og samtidig hjælpe med at kontrollere omkostningerne.

Q: Hvad er friktionskoefficienten for det PEEK-forede kompositrørs indervæg? Hvor meget trykfald kan det reducere?

A: PEEK-foringen har en friktionskoefficient på 0,15-0,35 (under selvsmørende forhold).

Trykfaldssammenligning (teknisk estimat):

Ved samme diameter og strømningshastighed er friktionsmodstandskoefficienten for PEEK liner væsentligt lavere end rør af rustfrit stål og kulstofstål (stålfriktionskoefficient er ca. 0,5-0,8)

Sammenlignet med jomfruelige PTFE-rør (friktionskoefficient 0,04-0,10) har PEEK liner en lidt højere friktionskoefficient, men PEEKs fordel ligger i slidstyrke og trykkapacitet, i højslidmedieoverførsel udvikler PTFE-rørvægge hurtigt riller fra erosion, overfladeruheden øges dramatisk, og det faktiske tryktab stiger hurtigt. PEEK liner bevarer en glat overflade på lang sigt, hvilket giver mere stabilt og lavere trykfald over hele livscyklussen

Henstilling: Til langdistance-overførsel eller applikationer med høj hastighed er PEEK-foringens langsigtede trykfaldsfordel særlig betydelig - hvilket reducerer pumpeenergiomkostningerne væsentligt.

Q: Kan PEEK-forede kompositrør bruges til koncentreret svovlsyreoverførsel?

A: ❌ Nej.

PEEK er kun opløseligt i koncentreret svovlsyre, det vil hurtigt opløses og svigte i miljøer med koncentreret svovlsyre. Mens det ydre PTFE-lag modstår koncentreret svovlsyre, kommer PEEK-foringen direkte i kontakt med mediet og kan ikke modstå korrosion af koncentreret svovlsyre.

Alternativer:

Overførsel af koncentreret svovlsyre → Vælg Virgin PTFE Tube (jomfru PTFE modstår koncentreret svovlsyre)

Eller vælg PPL-fyldt PTFE-rør (både PPL og PTFE modstår koncentreret svovlsyre)

Andre medier:Bortset fra koncentreret svovlsyre modstår PEEK liner fortyndet svovlsyre, saltsyre, salpetersyre, stærke alkalier, organiske opløsningsmidler, olier, kulbrinter, højtemperaturdamp og mere.

Q: Hvad er de vigtigste begrænsninger for PEEK-forede PTFE-kompositrør?

EN:

Temperaturgrænse: Kontinuerlig service 250°C, lavere end PPL fyldt rørs 260°C. For højere temperaturkrav, overveje PPL fyldt rør

Inkompatibilitet med koncentreret svovlsyre: PEEK opløses i koncentreret svovlsyre, til overførsel af koncentreret svovlsyre skal du vælge virgin PTFE-rør eller PPL-fyldt rør

Koste: PEEK-råmateriale er dyrt, hvilket gør kompositrør dyrere end jomfruelige PTFE-rør og PPL-fyldte rør.

I applikationer, der kræver meget slid og høj korrosion, giver den betydeligt længere levetid sammenlignet med nye PTFE-rør væsentligt lavere samlede ejeromkostninger (TCO)

Lidt højere friktionskoefficient end PTFE: Til applikationer med ultralav friktion (såsom præcisionsinstrumentslanger) uden slid, kan jomfruelige PTFE-rør være mere egnede

Hurtig beslutningsregel:

Behov for slidstyrke + lav friktion + korrosionsbestandighed for væskeoverførselsrør → PEEK-foret kompositrør er den optimale løsning.

Statiske tætninger eller slidfri rørføring → jomfruelige PTFE-rør er mere omkostningseffektive.

Ultrahøj temperatur (>250°C) + korrosionsanvendelser → PPL fyldt rør er mere egnet.
