Grafitfyldt PTFE-ark

Grafitfyldt PTFE-plade er et af de produkter, som Taifno tilbyder. Som producent med 20 års brancheerfaring leverer vi R&D og tilpasningsmuligheder. Formuleret med 15%-30% grafitfyldstof, kombinerer dette produkt den fremragende kemiske resistens af PTFE med forbedret termisk ledningsevne og en lavere friktionskoefficient, hvilket gør det velegnet til pakninger, tætninger, lejer og glidende komponenter.

Send forespørgsel

Produkt beskrivelse

Som en professionel producent og leverandør af grafitfyldte PTFE-plader tilbyder Taifno FDA-kompatible kvaliteter, der passer til fødevare- og medicinalindustrien. Materialet er ikke-brændbart, modstandsdygtigt over for bakterievækst og har lavere friktion, overlegen varmeledningsevne og reduceret koldt flow.

Nøglespecifikationer: driftstemperaturområde fra -180°C til +200°C, trykmodstand op til 75 bar, trækstyrke ≥11 N/mm² og genvindingsgrad ≥35%.

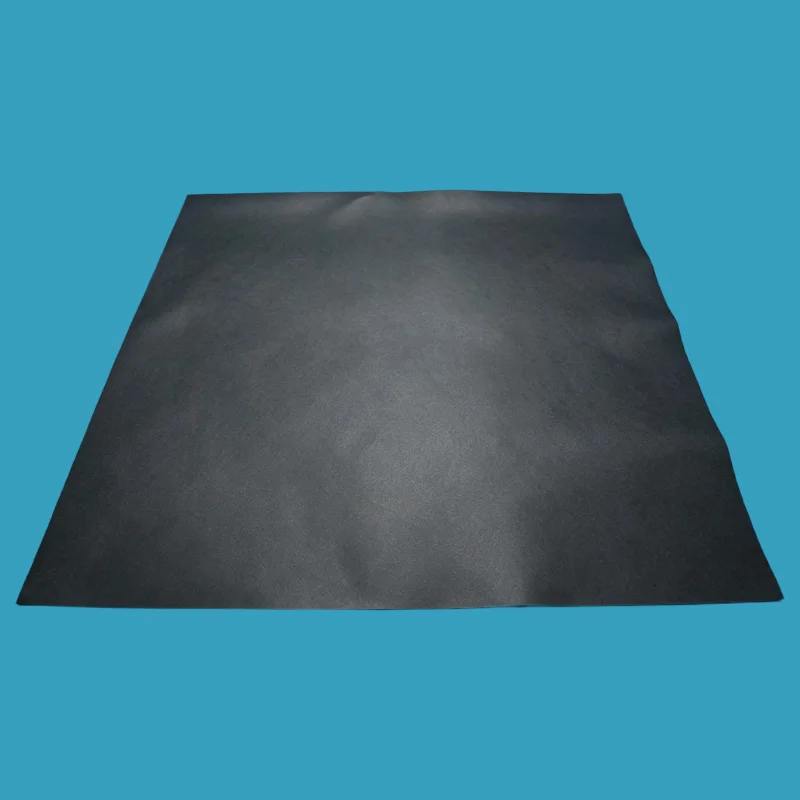

Graphite Filled PTFE Sheet

Hvad er et grafitfyldt PTFE-ark?

En grafitfyldt PTFE-plade er et højtydende pakningsmateriale fremstillet af ny PTFE forstærket med grafitfyldstof (typisk 15-30 % grafitindhold). Grafitpartiklerne giver strukturel forstærkning, der væsentligt forbedrer materialets mekaniske og termiske egenskaber, samtidig med at PTFE's brede kemiske kompatibilitet (pH 0-14) bibeholdes.

Vigtigste fordele ved grafitforstærkning:

Reduceret friktionskoefficient: grafit sænker friktionskoefficienten, hvilket forbedrer glideydelsen i lejer og tætninger

Forbedret termisk ledningsevne: grafit forbedrer varmeafledning, reducerer hot spots og akselslitage under drift

Reduceret kold flow: grafitfyldstof minimerer krybeafslapning (35 % krybeafslapning vs højere for virgin PTFE)

Fremragende fastholdelse af boltmoment: bevarer tætningen over tid, færre krav til efterspænding

God genopretning: genvinding ≥35 % bevarer tætningens integritet

FDA-kompatibel: opfylder FDA-specifikationer for fødevarer og farmaceutiske applikationer (udvalgte kvaliteter)

Vil ikke understøtte flamme: brandsikker

Vil ikke understøtte bakterievækst: velegnet til rene processer

Hvorfor vælge grafitfyldt PTFE?

Problem	Hvordan grafitfyldt PTFE løser det	Omkostningerne ved at vælge forkert
PTFE kryber og lækker under belastning	Grafitfyldstof reducerer koldt flow (35 % krybeafslapning) — bevarer boltens drejningsmoment længere	Hyppig efterspænding, udskiftning af pakning hver 6.-12. måned
Friktion opbygges i lejer	Grafit sænker friktionskoefficienten - glat glidning, mindre slid	Skaftslid, udstyrsskade, for tidlig svigt
Varme beskadiger pakninger og aksler	Grafit forbedrer den termiske ledningsevne - spreder varme, kører køligere	Hot spots, skaftskæring, pakningsnedbrydning
PTFE mangler mekanisk styrke	Grafit forbedrer trykstyrken - holder formen under belastning	Pakningsekstrudering, deformation under tryk
Risiko for forurening af fødevarer/lægemidler	FDA-kompatible kvaliteter tilgængelige - rent materiale, ingen ekstraherbare materialer	Produktkontamination, FDA-bøder, batchtab

Sammenlignings- og udvalgsguide

Grafitfyldt PTFE vs Virgin PTFE vs Carbon Fiber PTFE vs Glasfiber PTFE

Feature	Grafitfyldt PTFE	Virgin PTFE	Kulfiber PTFE	Glasfiber PTFE
Farve	Sort / Mørkegrå	Hvid	Sort	Råhvid / Grå
Friktionskoefficient	★★★★★ laveste	★★★★☆	★★★★☆	★★★☆☆
Termisk ledningsevne	★★★★★ fremragende	★★☆☆☆	★★★★★ fremragende	★★★☆☆
Krybemodstand	★★★★☆ 35 %	★★☆☆☆	★★★★★	★★★★☆
Slidstyrke	★★★★☆	★★☆☆☆	★★★★★ bedst	★★★★★ bedst
Mekanisk styrke	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Kemisk resistens	★★★★☆ ikke til oxidationsmidler	★★★★★	★★★★☆ ikke til oxidationsmidler	★★★★☆ ikke til HF/alkali
FDA-kompatibel	✅ Ja	✅ Ja	❌ Nej	✅ Ja
Bedst til	Lav friktion, lejer, varmeafledning, dynamiske tætninger	Generelt kemikalie	Høj hastighed, høj belastning, varmeafledning	Slibende medier, højt tryk

Hurtig valgvejledning

Hvis din service er...	Vælge...	Hvorfor
Lejer, bøsninger, glidende applikationer	Grafitfyldt PTFE	Laveste friktion + varmeledningsevne
Højhastigheds dynamisk tætning	Grafitfyldt PTFE	Varmeafledning + lav friktion
Høj temperatur, høj belastning, høj hastighed	Kulfiber PTFE	Bedste varmeledningsevne + mekanisk styrke
Slibende medier, højt tryk, højt slid	Glasfiber PTFE	Bedste slidstyrke + mekanisk styrke
Stærke oxidationsmidler (salpetersyre, klor)	Virgin PTFE	Grafit/kuloxider — ny PTFE påkrævet
Rene kemikalier, generel tætning	Virgin PTFE	Laveste pris, universel kemisk resistens

Primære applikationer

Industri	Anvendelse	Hvorfor grafit
Kemisk forarbejdning	Flenger, pumper, ventiler - syrer, opløsningsmidler, kemikalier	Kemisk modstand + reduceret krybning + lav friktion
Strømproduktion	Dampsystemer, højtemperaturflanger, turbinetætninger	Termisk ledningsevne, varmeafledning
Farmaceutisk	Sterilt behandlingsudstyr — FDA-overholdelse	FDA-kompatibel, ikke-kontaminerende
Mad & drikke	Sanitære forbindelser — FDA-overholdelse	FDA-kompatibel, bakterieresistent
Lejer & bøsninger	Mekaniske dele, glidende applikationer, trykskiver	Laveste friktion, termisk ledningsevne, lavt slid
Papir og papirmasse	Rådnetanke, pumper — moderate kemikalier	Kemisk resistens + krybemodstand
Olie & Gas	Raffinaderiflanger, rørledninger — kulbrinter	Kemisk kompatibilitet + termisk stabilitet

Factory Factory Factory Factory

Tekniske specifikationer

Produktegenskaber

Parameter	Værdi	Noter
Temperaturområde	-196°C til +200°C	Kontinuerlig service
Max tryk	Op til 75 bar	Afhænger af tykkelse og design
Tæthed	2,1 – 2,3 g/cm³	—
Trækstyrke	≥11 N/mm²	—
Kompressibilitet	7-19 %	ASTM F36
Genopretning	≥35 %	ASTM F36
Kryb afslapning	≤35 %	ASTM F38 — væsentligt bedre end virgin PTFE
Farve	Sort / Mørkegrå	—
Materiale	PTFE + grafitfyldstof (15-30%)	—
FDA-kompatibel	Ja (vælg karakterer)	FDA-kompatible formuleringer tilgængelige
Flammemodstand	Vil ikke understøtte flammen	—
Bakteriel vækst	Vil ikke støtte	—

Tilgængelige karakterer

Grad	Grafitindhold	Bedst til
Grafit 15%	15% grafit	Moderat forbedring af egenskaber, samtidig med at fleksibiliteten bevares
Grafit 30%	30% grafit	Maksimal varmeledningsevne, trykstyrke og krybemodstand
Grafit + glasfiber	20% glas + 5% grafit	Balancerede egenskaber — styrke + lav friktion
FDA-klasse	Grafit fyldt	Fødevarer og farmaceutiske applikationer

Tilgængelige størrelser

Størrelse (mm)	Tykkelsesområde (mm)	Noter
1000 × 1000	4-50	Støbt plade
1220 × 1220	4-50	Støbt plade
1500 × 1500	4-50	Støbt plade
2000 × 2000	4-50	Støbt plade

Kvalitetssikring

100 % Virgin PTFE Resin — ensartet kvalitet, batch efter batch

Grafitforstærkning — ensartet spredning for ensartet ydeevne

FDA-kompatible kvaliteter tilgængelige — egnet til fødevarer og farmaceutiske applikationer

Vil ikke understøtte Flame — brandsikker

Understøtter ikke bakterievækst – velegnet til rene processer

Fuld sporbarhed — materialecertifikater på anmodning

Leveringstid — standardstørrelser på lager (24-48 timer); tilpassede størrelser 7-10 dage

Test Test Test Test

FAQ

Q: Hvad er et grafitfyldt PTFE-ark, og hvor skal jeg bruge det?

A: En grafitfyldt PTFE-plade (også kendt som en grafitmodificeret PTFE-plade eller sort PTFE-pakning) er PTFE-forstærket med grafitfyldstof (typisk 15-30%). Det giver forbedret termisk ledningsevne, lavere friktion og reduceret krybning (35 % krybeafslapning) sammenlignet med virgin PTFE.

Brug det i applikationer, der kræver god varmeafledning, lav friktion og kemisk modstand, lejer, bøsninger, glideapplikationer, kemiske behandlingsflanger og strømgenereringsudstyr. Tilgængelig i FDA-kompatible kvaliteter til fødevarer og farmaceutiske applikationer.

Hvornår skal det IKKE bruges: Stærke oxidationsmidler ved høj temperatur (salpetersyre, klor osv.) - grafit kan oxidere. Brug virgin PTFE til disse tjenester.

Q: Grafitfyldt PTFE vs. kulfiberfyldt PTFE, hvilken skal jeg vælge?

A: Begge er sorte, begge forbedrer den termiske ledningsevne, men de tjener forskellige applikationer. Grafitfyldt PTFE giver den laveste friktionskoefficient og den bedste glideydelse, ideel til lejer, bøsninger og dynamiske tætninger, hvor friktionsreduktion er kritisk.

Kulfiberfyldt PTFE giver højere mekanisk styrke og bedre slidstyrke, ideel til højhastigheds-, højbelastnings- og højtemperaturapplikationer, hvor både styrke og varmeafledning er påkrævet.

Hurtig regel:

Har brug for lav friktion + god varmeafledning → Grafit.

Har brug for høj styrke + høj hastighed + høj belastning → Kulfiber.

Til FDA-applikationer er grafitfyldt tilgængelig; kulfiber er ikke FDA-kompatibel.

Q: Hvad er grænserne for grafitfyldt PTFE-plade, og hvad er de mest almindelige fejl?

EN: Temperatur: -180°C til +200°C kontinuerlig service.

Tryk: Op til 75 bar — afhænger af tykkelse og design.

Kemisk: pH 0-14 — IKKE kompatibel med stærke oxidationsmidler ved høj temperatur (salpetersyre, klor osv.) — grafit oxiderer.

Tre almindelige fejl:

Anvendelse i stærke oxidationsmidler: grafit oxiderer ved høj temperatur i salpetersyre, klor og stærkt oxiderende miljøer, brug i stedet virgin PTFE eller glasfyldt PTFE

Forventer samme kemiske resistens som virgin PTFE: mens PTFE tilbyder pH 0-14 modstand, har grafitfyldstoffet kemiske grænser, verificer kompatibilitet før brug

Overspænding: Grafitfyldt PTFE kræver kontrolleret moment; overdreven kompression kan beskadige pakningen

Har du brug for hjælp til at vælge den rigtige karakter? Kontakt os med din temperatur, tryk og medier, vi anbefaler den rigtige PTFE-kvalitet inden for 24 timer.
