Kulfiberflettet pakning tilbyder en afbalanceret kombination af egenskaber, der er i stand til at håndtere driftsforhold, som andre materialer ikke kan modstå; hvis du søger en sådan løsning, er Taifno et ideelt valg for din producent og leverandør. Den har høj temperatur og kemisk korrosionsbestandighed, fremragende varmeafledning og understøtter lineære hastigheder på op til 25 m/s.
Kulfiberflettet pakning til høj temperatur, høj hastighed og kemisk service
Taifno er en professionel og pålidelig producent af kulfiberflettet pakning. Dette højtydende produkt er designet til krævende driftsforhold med et temperaturområde på -240°C til +350°C og trykkapaciteter op til 200 bar; det er modstandsdygtigt over for en lang række kemiske medier i pH 0-14 området (med undtagelse af stærke oxidationsmidler).

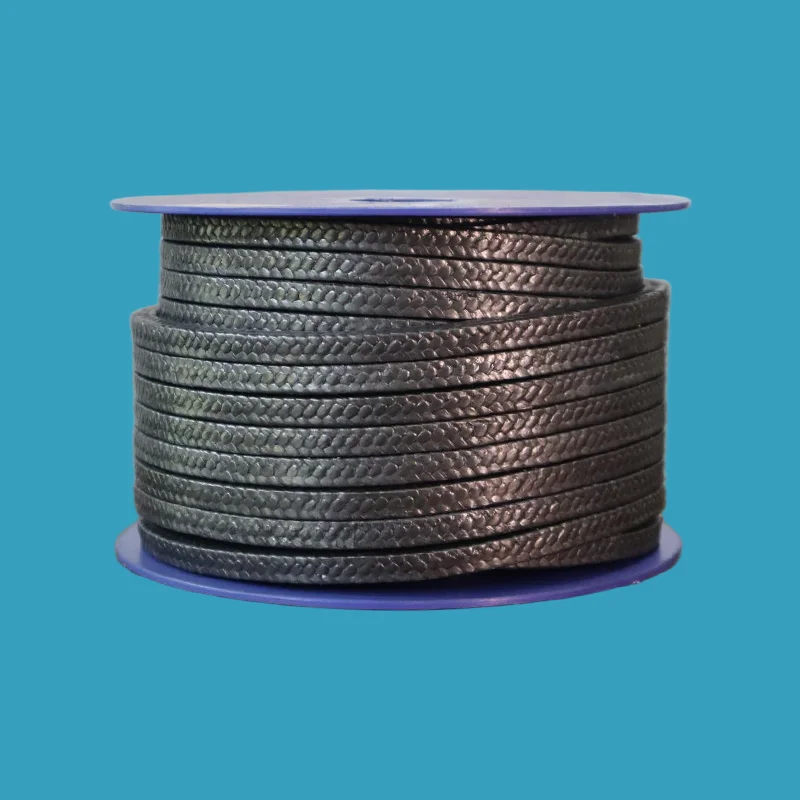

Kulfiberflettet pakning, sort, kulstofgarn imprægneret med PTFE-dispersion og grafitsmøremidler.
Hvad er kulfiberpakning?
Carbon Fiber flettet emballage er flettet af højstyrke carbongarner (polyacrylonitril-baseret, carbonindhold over 90%) og imprægneret med PTFE-dispersion og grafitsmøremidler.
Kulfibrene giver enestående trækstyrke, termisk ledningsevne og dimensionsstabilitet. PTFE/grafit imprægneringen reducerer friktionen, forhindrer skaftet ridser og tilføjer kemisk resistens.
Hvordan det virker
Tre funktioner, en pakke
Kulfibre:Giver styrke, termisk ledningsevne (afleder friktionsvarme) og kemisk stabilitet ved høje temperaturer.
PTFE/grafit imprægnering:Reducerer friktion, forhindrer skaftskæring og øger kemisk resistens.
Interlock fletning:Giver fleksibilitet, ensartet akselkontakt og pålidelig tætning under tryk.
Kulfibre
Giver styrke, termisk ledningsevne (afleder friktionsvarme) og kemisk stabilitet ved høje temperaturer.
PTFE/grafit imprægnering
Reducerer friktion, forhindrer skaftskæring og øger kemisk resistens.
Interlock fletning
Giver fleksibilitet, ensartet akselkontakt og pålidelig tætning under tryk.
Hvorfor vælge kulfiberpakning?
Mellemgrunden: Hvor andre fejler
PTFE-pakning blødgør over +260°C
Klarer op til +350°C — hvor PTFE svigter.
Løst: høj temperatur kapacitet
Grafitpakning oxiderer i kemikalier
Kulstof tåler kemikalier pH 0-14.
Løst: kemisk resistens
Varme opbygges og beskadiger aksler
Kulfiber leder varmen væk - kører køligere, forlænger pakningen og akslens levetid.
Casestudie 1: Raffinaderi varmoliepumpe — 3x længere levetid
Klient:Stort raffineringsfirma, der håndterer varm olie ved 280°C.
Udfordring:PTFE-pakning blev udskiftet hver 4.-6. måned. Driftstemperaturen var 280°C — over PTFEs kontinuerlige servicegrænse. Pakningen blev blødgjort og ekstruderet, hvilket forårsagede utætheder og hyppige nedlukninger.
Løsning:Installeret kulfiberpakning med PTFE/grafitimprægnering. Høj varmeledningsevne aflede friktionsvarme. Kulfibre bibeholdt styrke ved 280°C.
Resultat:Pakningen varede over 18 måneder - 3 gange længere. Nul lækage. Vedligeholdelsesintervaller forlænget fra måneder til år. Årlige omkostningsbesparelser: $12.000 pr. pumpe.
Klient:Kemisk anlæg, der pumper flere kemikalier over hele pH-området.
Udfordring:Den ene dag syre, den næste ætsende. PTFE-pakning fungerede kemisk, men kunne ikke håndtere den varme, der blev genereret ved høje hastigheder. Grafitpakning oxideret i syrer.
Løsning:Kulfiberpakning med pH 0-14 kemisk resistens og høj varmeledningsevne. Håndterede både kemikalier og varme.
Resultat:Pakning udførte pålideligt på tværs af alle kemiske tjenester. Varmeafledning eliminerede skaftskår. Ingen udskiftninger i 12 måneder.
Bemærk: Faktiske sagsresultater varierer afhængigt af anvendelsesbetingelserne. Kontakt os for applikationsspecifikke anbefalinger.
PTFE produktionsområde.Støbeudstyr.Materialeehåndtering og batchkontrol.Færdig lager.
Tekniske specifikationer
Carbon Fiber Packing Egenskaber
Temperaturområde-240 °C til +350 °C
Tryk — RoterendeOp til 25-30 bar
Tryk — frem- og tilbagegåendeOp til 100-200 bar
Tryk — StatiskOp til 200 bar
Hastighed — RotaryOp til 25 m/s
Hastighed — frem- og tilbagegåendeOp til 2 m/s
pH-område0-14 (undtagen stærke oxidationsmidler ved høj temperatur)
MaterialeKulfiber + PTFE/grafit imprægnering
FarveSort
Tilgængelige karakterer
Karaktertype
Konstruktion
Bedst til
Kulfiber + PTFE imprægnering
Carbongarn med PTFE-dispersion
Generel kemisk service, pH 0-14, lav friktion
Kulfiber + grafit/PTFE
Carbongarn med grafit og PTFE
Varmeafledning, høj temperatur, reduceret friktion
Kulfiber med høj densitet
Tæt fletning, højt kulstofindhold
Ekstremt tryk, høj slid, papirmasse og papir
Kulfiber med blokeringsmidler
Avanceret formulering til ekstreme applikationer
Aggressive kemikalier, høj temperatur, nuklear
Kvalitetssikring
Kulfiber af høj kvalitet
Premium carbongarn fra førende producenter.
PTFE/Grafit imprægnering
Grundig behandling for ensartet smøring og kemikalieresistens.
Præcisionsfletning
Interlock flettet konstruktion for ensartet tæthed og fleksibilitet.
Fuld sporbarhed
Hver batch kan spores fra råmateriale til færdig emballage.
Testet ydeevne
Temperatur-, tryk- og hastighedsklassificeringer verificeret til industristandarder.
Hvornår skal jeg bruge Carbon Fiber Braided Packing?
Brug den, når du har brug for en pakning, der håndterer varme, tryk og kemikalier sammen, mellemvejen, hvor PTFE svigter (over +260°C) og grafit er overkill (under +350°C).
Hvornår skal du bruge det:+260°C til +350°C, høj hastighed (op til 25 m/s), højt tryk, varme olier, pH 0-14 kemikalier.
Hvornår skal det IKKE bruges:Stærke oxidationsmidler ved høj temperatur (salpetersyre, klor), kulstof oxiderer. Renske kemikalier under +200°C, PTFE er billigere. Ekstrem varme over +350°C, grafit er bedre. Food/pharma, PTFE er FDA-kompatibel, kulstof er ikke.
Kulfiber vs. PTFE vs grafit, hvilken sparer dig penge?
PTFE koster mindst på forhånd, men fejler over +200°C. Grafit koster mest og klarer +650°C, men hvis din service er under +350°C, betaler du for meget for kapacitet, du ikke har brug for.
Kulfiber er sweet spot: Højere på forhånd end PTFE, lavere end grafit, men dækker det hårde mellemområde, hvor PTFE fejler, og grafit er unødvendigt.
Hurtig regel:Under +200°C, rene medier → PTFE. +260°C til +350°C, kemikalier, høj hastighed → Kulfiber. Over +350°C, damp → Grafit.
Hvad er grænserne og de mest almindelige fejl?
Temperatur:-240°C til +350°C.Tryk:op til 30 bar (roterende), op til 200 bar (frem- og tilbagegående/statisk).Hastighed:op til 25 m/s (roterende).Kemisk:pH 0-14, undtagen stærke oxidationsmidler ved høj temperatur (salpetersyre, klor), som angriber kulstof.
Tre almindelige fejl:(1) Brug af kulfiber i stærke oxidationsmidler: kul oxiderer. Brug i stedet PTFE eller grafit. (2) Overspænding: overdreven kompression beskadiger pakningen og øger friktionsvarmen. Brug en momentnøgle. (3) Skaftet er for blødt: kulfiber er sejt; sørg for akselhårdhed ≥45 HRC eller brug en akselbøsning.
Ikke sikker på, om kulfiberpakning passer til din pumpe eller ventil?
Send dit medie, temperatur, tryk, akselhastighed og pumpe- eller ventiltype. Taifnos ingeniører vil bekræfte emballagekvaliteten - PTFE-imprægneret, grafit/PTFE, højdensitet eller blokeringsmiddel - og anbefale det rigtige tværsnit, normalt inden for en arbejdsdag.
pH 0-14 kemisk resistens (undtagen stærke oxidationsmidler ved høj temperatur)
-240°C til +350°C, op til 200 bar, op til 25 m/s roterende
